FDMS7694:30V N沟道PowerTrench® MOSFET

FDMS7694 此N沟道MOSFET已经过专门设计，采用同步或常规的开关PWM控制器提高整体效率以及最大限度地减少DC/DC转换器的开关节点振铃。它已针对低栅极电荷、低rDS(on)、快速开关速度和体二极管反向恢复性能进行了优化。

技术特性

VGS = 10 V，ID = 14 A时，rDS(on) = 8 mΩ（最大值）
VGS = 4.5 V，ID = 11 A时，最大rDS(on) = 13 mΩ
先进的封装技术和硅技术相结合，实现了低rDS(on)和高效率
下一代先进体二极管技术，专为软恢复设计
MSL1耐用封装设计
100%经过UIL测试
符合RoHS标准

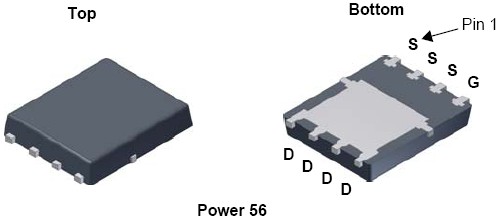

实物参考图

应用

服务器和大型机工作站台式计算机笔记本电脑 PC服务器多媒体平板电脑存储和外设打印机图形卡 LCD监视器 CRT/RPTV 其他数据处理路由器和LAN网关 SAN 长途列车与地铁宽带接入宽带调制解调器企业语音网络中央办公室广播和工作室其他有线通信手机 WLAN网卡和宽带接入 WLAN接入点/路由器移动通信基础设施外部AC-DC商用电源-有线通信其他无线通信 PMP/MP3播放器家用音频系统组件 CRT/RPTV LCD 电视 PDP电视摄像机 DVD机机顶盒 DSC 视频游戏机电子书阅读器消费型设备 AC-DC商用电源-视频游戏机、平板电视、DVR、STB 其他音频与视频其他消费型电子医疗电子/设备自动化测试和测量楼宇和住宅控制其他工业军用和民用航空

订购信息 Ordering Information

产品	生态状况	价格	封装信息	封装标记规则	资格支持
FDMS7694	量产从2010年2月起符合绿色标准	$0.464	MLP 5x6 8L (Power 56) 示意图胶带卷轴	第一行:$Y (飞兆徽标) &Z (工厂编码) 3 (3 位日期代码) &K 第二行:FDMS 第三行:7694	FIT : 1 ESD (CDM) : 2000 V ESD (HBM) : 500 V

应用指南

应用指南	说明
AN-558	Introduction to Power MOSFETs and their Applications(244 K) 2013年5月03日
AN-6099	采用屏蔽式栅极技术的新型 PowerTrench®MOSFET 提高同步整流应用的系统效率和功率密度(1,295 K) 2013年6月27日
AN-7510	A New PSPICE Subcircuit for the Power MOSFET Featuring Global Temperature Options(222 K) 2011年3月05日
AN-7533	A Revised MOSFET Model With Dynamic Temperature Compensation(132 K) 2011年3月05日
AN-9005	快速开关超结 MOSFET 的驱动和布局设计(2,150 K) 2013年6月27日
AN-9010	MOSFET Basics(361 K) 2011年3月05日
AN-9065	FRFET® in Synchronous Rectification(156 K) 2013年2月14日
AN-9067	LLC 谐振变换器中MOSFET失效模式的分析(1,635 K) 2013年4月15日

数据资料DataSheet下载

概述	文档编号	版本
30V N沟道PowerTrench® MOSFET	FDMS7694	1
