FPF1003A:IntelliMAX™ 先进负载管理产品

FPF1003A是具有受控开启功能的低RDSP沟道MOSFET负载开关。 输入电压范围在1.2V至5.5V之间,可满足当今超便携式器件的电源要求。 开关控制是通过一个能够直接与低电压控制信号联系的逻辑输入(ON)进行的。

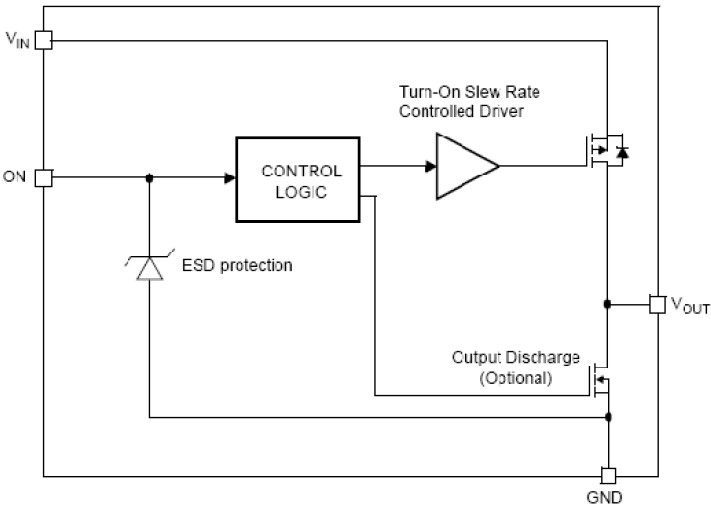

功能图框 FUNCTIONAL BLOCK DIAGRAM

FPF1003A 功能图框

技术特性
  • 1.2V到5.5V的输入电压范围
  • RDS(ON) = 30 mΩ @ VIN = 5.5V
  • RDS(ON) = 35 mΩ @ VIN = 3.3V
  • 静电放电保护,超过5500V HBM
  • 符合RoHS标准
应用
  • 存储和外设
  • 其他有线通信
  • 手机
  • WLAN网卡和宽带接入
  • 多媒体平板电脑
  • PMP/MP3播放器
订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FPF1003A 量产 $0.325 WL-CSP 6L 示意图
胶带卷轴
第一行:Q2&K
第二行: (引脚 1)
&2 (2 位日期代码) &Z (工厂编码)
FIT :  0.7
ESD (CDM) :  1500  V
ESD (HBM) :  5500  V
应用指南
应用指南 说明
AN-9045 WLCSP Assembly Guidelines(335 K) 2013年4月16日
数据资料DataSheet下载
概述 文档编号/大小 版本
IntelliMAX™ 先进负载管理产品 FPF1003A(417.0kB) 1
