FPF2003:全功能负载开关

FPF2000-FPF2007是一系列负载开关,为可能遇到大电流条件的系统和负载提供全面保护。 这些器件包含一个0.7W限流P沟道MOSFET,可在1.8-5.5V的输入电压范围内工作。 开关控制是通过能够直接连接低压控制信号的逻辑输入(ON)来实现的。 每个部件均包含热关断保护功能,当持续的过流条件导致过热时,该功能会关闭开关,以防止损坏部件。 当开关电流达到限流值时,部件会在恒流模式下工作,以防止过量电流造成损坏。 对于FPF2000-FPF2002和FPF2004-FPF2006,如果10ms过后恒流条件依然存在,则这些部件将会关闭开关,并拉低故障信号引脚(FLAGB)。 FPF2000、FPF2001、FPF2004和FPF2005均具有自动重启功能,80ms过后,如果ON引脚依然处于活动状态,则该功能将再次接通开关。 FPF2002和FPF2006不具有这项自动重启功能,因此开关将一直处于关闭状态,直到ON引脚被再次激活。 对于FPF2003和FPF2007,限流条件会立即将故障信号引脚拉至低电平,而且该部件将保持在恒流模式下,直到开关电流降至限流以下。 对于FPF2000-FPF2003,最低限流值为50mA,而对于FPF2004-FPF2007,最低限流值则为100mA。 这些部件采用节省空间的5引脚SC-70封装。

技术特性
  • 1.8V到5.5V的输入电压范围
  • 受控的打开功能
  • 50mA和100mA限流选项
  • 欠压闭锁
  • 热关断
  • 1uA关断电流
  • 自动重启
  • 快速限流响应时间
  • 3us到中度过流
  • 20ns到硬短路
  • 故障消隐
应用
  • 多媒体平板电脑
  • 存储和外设
  • 手机
  • WLAN网卡和宽带接入
  • PMP/MP3播放器
功能图框 FUNCTIONAL BLOCK DIAGRAM

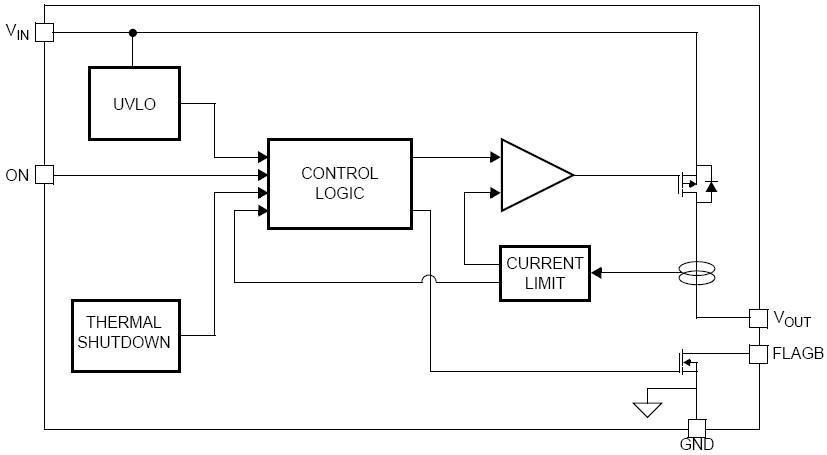

FPF2003 功能图框

订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持 合格证书
FPF2003 量产 $0.34 SC70 5L 示意图
胶带卷轴
第一行:E(空间)
Y (二进制历年编码)
ESD (HBM) :  4000  V
RTHETA (JA) :  400  °C/W
Moisture Sensitivity Level (MSL) :  1
应用指南
应用指南 说明
AN-7007 Simplifying Portable Power Management and Protection Circuit Design Using the FPF200X Integrated Switch Product Family(473 K) 2011年3月05日
AN-8019 使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日
AN-8020 Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日
数据资料DataSheet下载
概述 文档编号/大小 版本
全功能负载开关 FPF2003(417.0kB) 1
