FPF2147:提供反向电流阻隔的全功能负载开关

FPF2147 FPF2140/42/43/44/46/47是一系列负载开关,为可能遇到大电流条件的系统和负载提供全面保护。 这些器件包含0.11Ω限流P沟道MOSFET,可以在输入电压为1.8-5.5V的范围内进行操作。 在内部,当MOSFET处于关闭状态,并且输出电压高于输入电压时,电流会被阻止流动。 开关控制是通过能够直接连接低压控制信号的逻辑输入(ON)来实现的。 每个部件均包含热关断保护功能,当持续的过流条件导致过热时,该功能会关闭开关,以防止损坏部件。当开关电流达到限流值时,部件会在恒流模式下工作,以防止过量电流造成损坏。 对于FPF2140/42/44/46,如果恒流条件在30ms后仍然存在,则该部件将关断开关,并将故障信号引脚(FLAGB)拉至低电平。 FPF2140/44有自动重启特性,如果ON引脚仍处于激活状态,则该功能将在450ms后再次启动开关。 FPF2142/46不具有这项自动重启功能,因此开关将一直处于关闭状态,直到ON引脚被再次激活。 对于FPF2143/47,限流条件会立即将故障信号引脚拉至低电平,而且该部件将保持在恒流模式下,直到开关电流降至限流以下。 FPF2140/42/43的最小限流值为200mA,而FPF2144/46/47的最小限流值为400mA。这些部件采用节省空间的6引脚2X2 MLP封装。

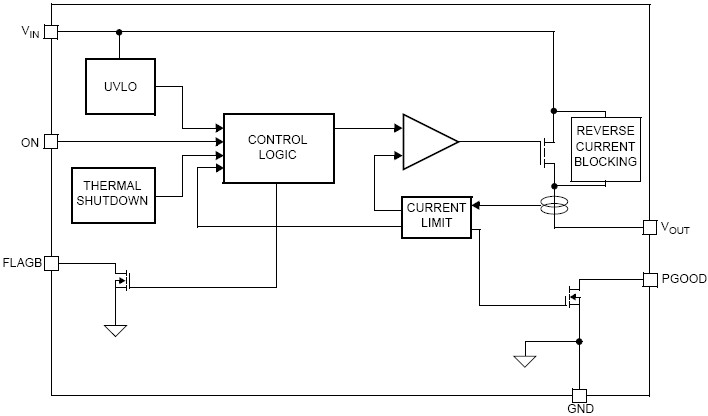

功能图框 FUNCTIONAL BLOCK DIAGRAM

FPF2147 功能图框

技术特性
  • 1.8V到5.5V的输入电压范围
  • 受控的打开功能
  • 200mA和400mA限流选项
  • 欠压闭锁
  • 热关断
  • 2µA关断电流
  • 自动重启
  • 快速限流响应时间
  • 5µs至中等过流
  • 30ns到硬短路
  • 故障消隐
  • 反向电流阻隔
  • 电源正常功能
  • 符合RoHS标准
应用
  • 多媒体平板电脑
  • 存储和外设
  • 手机
  • WLAN网卡和宽带接入
  • PMP/MP3播放器
订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FPF2147 量产 $0.479 MLP 2x2 6L (MicroFET) 示意图
胶带卷轴
第一行:E(空间)
Y (二进制历年编码)
FIT :  1.5
ESD (CDM) :  2000  V
ESD (HBM) :  4000  V
