FPF2200:具有500mA高精度限流的集成式负载开关
FPF2200 FPF2200-FPF2202是具有高精度精密限流值的低RDS(ON) P沟道MOSFET负载开关。 输入电压范围在1.8V至5.5V之间，可满足当今超便携式器件的电源要求。 开关控制是通过一个能够直接与低电压控制信号联系的逻辑输入(ON)进行的。 在关闭开关时，可以为输出快速放电提供片上下拉电阻。对于FPF2201，如果30ms过后恒流条件依然存在，则这些部件将会关闭开关，并拉低故障信号引脚(FLAGB)。 FPF2200有自动重启特性，如果ON引脚仍处于激活状态，则该功能将在450ms后再次启动开关。 FPF2201不具有这项自动重启功能，因此开关将一直处于关闭状态，直到ON引脚被再次激活。 对于FPF2202，限流条件会立即将故障信号引脚拉至低电平，而且该部件将保持在恒流模式下，直到开关电流降至限流以下。 对于FPF2200通过FPF2202，最小限流为500mA，精度为5%。

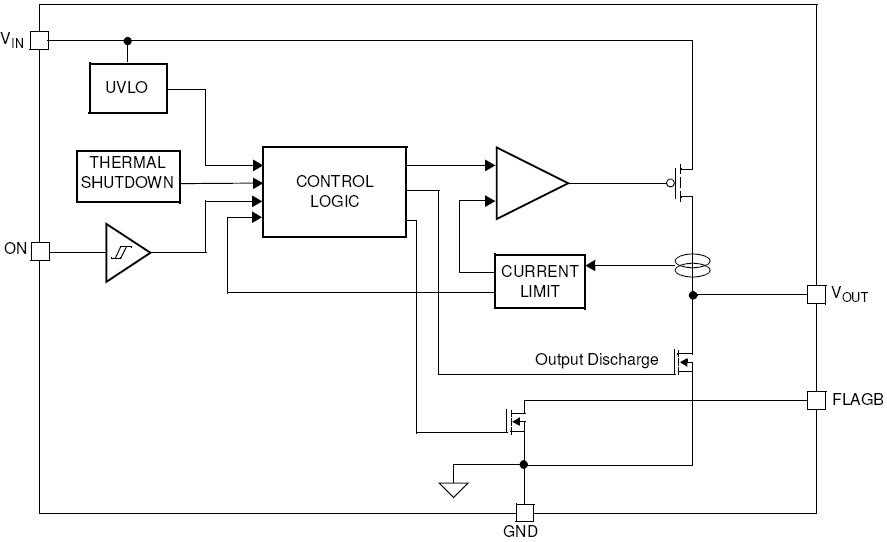

功能图框 FUNCTIONAL BLOCK DIAGRAM
技术特性
|
应用
|
订购信息 Ordering Information
| 产品 | 生态状况 | 价格 | 封装信息 | 封装标记规则 | 资格支持 |
| FPF2200 | 量产 | $1.19 | MLP 2x2 6L (MicroFET) 示意图
胶带卷轴 |
第一行:E(空间) Y (二进制历年编码) |
FIT : 1.5 ESD (CDM) : 2000 V ESD (HBM) : 8000 V |
应用指南
| 应用指南 | 说明 |
| AN-8019 | 使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日 |
| AN-8020 | Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日 |
| AN-9047 | Assembly Guidelines for MicroFET-6 Packaging(790 K) 2011年3月05日 |
数据资料DataSheet下载
| 概述 | 文档编号/大小 | 版本 |
| 具有500mA高精度限流的集成式负载开关 | FPF2200(417.0kB) | 1 |
