FPF3003:用于双电池便携系统的 IntelliMAX™ 全功能输入功率路径管理开关

FPF3003是一个单芯片解决方案，适用于双电池供电电路开关，包括集成P沟道开关和模拟控制功能。输入电压范围为2.3V至5.5V。器件选择两个电池中的一个为系统供电，让一个电池由外部电池充电器进行充电。

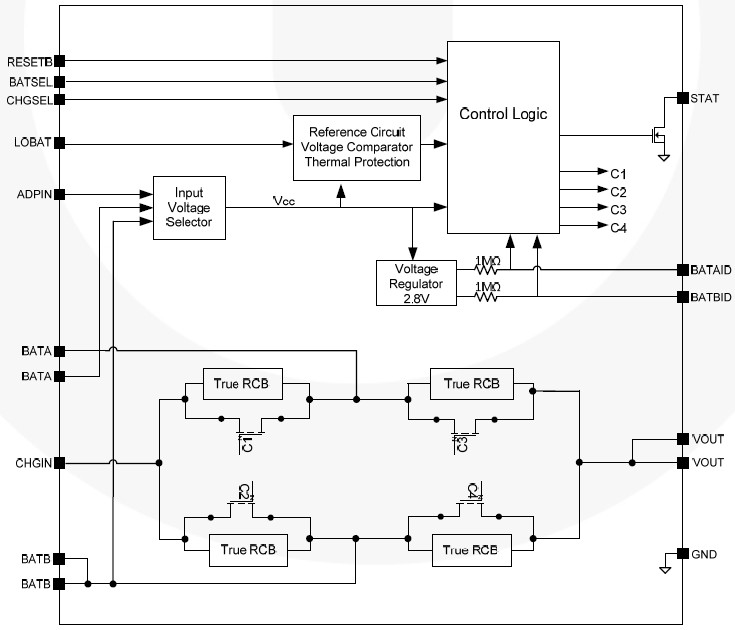

功能图框 FUNCTIONAL BLOCK DIAGRAM

技术特性

2.3至5.5V的输入电压工作范围
电池和负载间的低RON最大值为50mΩ (VIN = 4.2V
充电器和电池间的低RON最大值为125mΩ (VIN = 4.2V
负载开关的最大DC电流： 2.5A
充电开关的最大DC电流： 1.5A
压摆率控制为30µs标称上升时间
无缝先开后合操作切换
静态电流： 30µA（典型值）
热关断
电池A和电池B之间的反向电流阻塞(RCB)
RESET计时器延迟： 7s（典型值）
静电放电保护：

人体模型： 2.5kV

带电器件模型： 1.5kV

IEC 61000-4-2空气放电： 15kV

IEC 61000-4-2接触放电： 8kV

1.6mm x 1.6mm、16凸块0.4mm间距的WLCSP

应用

多媒体平板电脑
存储和外设
手机
WLAN网卡和宽带接入
PMP/MP3播放器

订购信息 Ordering Information

产品	生态状况	价格	封装信息	封装标记规则	资格支持
FPF3003UCX	量产	N/A	WL-CSP 9L 示意图胶带卷轴	第一行:TH&K 第二行: (引脚 1) &2 (2 位日期代码) &Z (工厂编码)	ESD (CDM) : 2500 V ESD (HBM) : 2000 V Moisture Sensitivity Level (MSL) : 1

应用指南

应用指南	说明
AN-9761	Fully Integrated Input Power Path Management Switch for Dual-Battery Portable System(1,335 K) 2012年7月03日

数据资料DataSheet下载

概述	文档编号/大小	版本
用于双电池便携系统的 IntelliMAX™ 全功能输入功率路径管理开关	FPF3003(417.0kB)	1
