FSGM0565R:SMPS电源开关,5A,650V(绿色)

FSGM0565R 是集成式PWM控制器和SenseFET,专门设计用于外部组件最少的离线开关电源(SMPS)。 PWM控制器包括集成式固定频率振荡器、欠压闭锁(UVLO)、前沿消隐(LEB)、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精密电流源和自保护电路。 与分立式MOSFET和PWM控制器解决方案相比,FSGM系列能够降低总成本、组件总数、尺寸和重量,同时提高效率、生产力和系统可靠性。 此器件为经济高效的反激式转换器设计提供了一个基础平台。

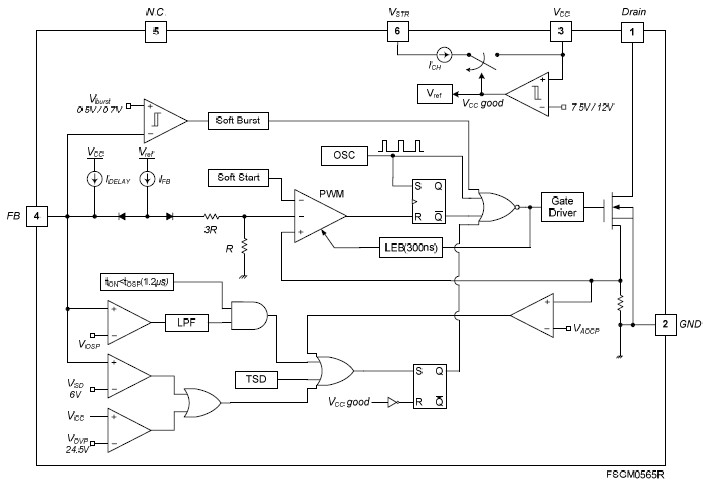

功能图框 FUNCTIONAL BLOCK DIAGRAM

FSGM0565R 功能图框



技术特性
  • 软突发模式操作适合于低待机功耗和
  • 功耗和低噪声
  • 精确的固定工作频率: 66kHz
  • 逐脉冲限流
  • 各种保护功能: 过载保护(OLP)、过压保护(OVP)、异常过流保护(AOCP)、带滞后的内部热关断(TSD)、输出短路保护(OSP)和带滞后的欠压闭锁(UVLO)
  • 自动重启模式
  • 内部启动电路
  • 内部高压SenseFET: 650V
  • 内置软启动: 15ms
应用
  • LCD 电视 LED TV LCD监视器 DVD/机顶盒
订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FSGM0565RWDTU 量产 $1.34 TO-220F 6L 示意图  第一行:$Y (飞兆徽标)
&Z (工厂编码)
3 (3 位日期代码)
&K
第二行:GM0565R
ESD (CDM) :  2000  V
ESD (HBM) :  2000  V
RTHETA (JA) :  62.5  °C/W
FSGM0565RLDTU 量产 $1.39 TO-220F 6L 示意图  第一行:$Y (飞兆徽标)
&Z (工厂编码)
3 (3 位日期代码)
&K
第二行:GM0565R
ESD (CDM) :  2000  V
ESD (HBM) :  2000  V
RTHETA (JA) :  62.5  °C/W
FSGM0565RUDTU 量产 $1.39 TO-220F 6L 示意图  第一行:$Y (飞兆徽标)
&Z (工厂编码)
3 (3 位日期代码)
&K
第二行:GM0565R
ESD (CDM) :  2000  V
ESD (HBM) :  2000  V
RTHETA (JA) :  62.5  °C/W
数据资料DataSheet下载
概述 文档编号 版本
SMPS电源开关,5A,650V(绿色) FSGM0565R 1
