3DG11 型晶体管
- 结构名称：NPN硅外延平面高频小功率晶体管。
- 等级标记：Ⅱ类
- 主要用途：接收机及无线电设备高频放大和振荡。
- 外 形 图：B-2A型、B-2型
3DG11 参数
| 序号 | 参数 | 单位 | 测试条件 | 规 范 值 | ||||
| 3DG11B | 3DG11D | 3DG11F | ||||||
| 1 | Ptot | mW | 100 | 100 | 100 | |||
| 2 | ICM | mA | 10 | 10 | 10 | |||
| 3 | TjM | ℃ | IC=100μA | 175 | 175 | 175 | ||
| 4 | ICBO | μA | VCB=10V | ≤0.1 | ≤0.1 | ≤0.1 | ||
| 5 | ICEO | μA | VCE=6V | ≤0.1 | ≤0.1 | ≤0.1 | ||
| 6 | IEBO | μA | VEB=1.5V | ≤0.1 | ≤0.1 | ≤0.1 | ||
| 7 | V(BR)CBO | V | ICB=50μA | ≥25 | ≥25 | ≥25 | ||
| 8 | V(BR)CEO | V | ICE=50μA | ≥15 | ≥15 | ≥15 | ||
| 9 | V(BR)EBO | V | IEB=50μA | ≥4 | ≥4 | ≥4 | ||
| 10 | VBE(sat) | V | IC=10mA，IB=1mA | ≤1 | ≤1 | ≤1 | ||
| 11 | VCE(sat) | V | IC=10mA，IB=1mA | ≤0.35 | ≤0.35 | ≤0.35 | ||
| 12 | hFE | VCE=6V，IC=2mA | 40~270 | 40~270 | 40~270 | |||
| 13 | fT | MHz | f=100MHz，VCE=6V，IC=2mA | ≥300 | ≥500 | ≥700 | ||
NPN型金属封装硅高频小功率晶体管hFE分档表
| hFE | 40~55 | 55~80 | 80~120 | 120~180 | 180~270 |
| 色标 | 黄 | 绿 | 蓝 | 紫 | 灰 |
3DG11晶体管B-2型封状尺寸图

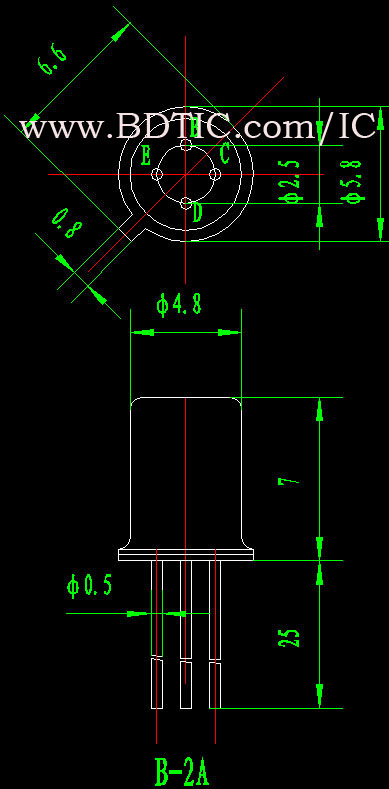

3DG11晶体管B-2A型封状尺寸图
