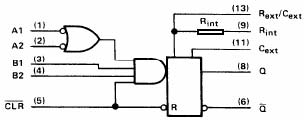

54LS122 / 74LS122 特点: 逻辑图
功能表
有内接定时电阻
典型参数: 输出脉冲宽度=45ns~∞ Pd=30mW
外引线排列图
输 | 入 | 输 | 出 | |||
清除 | A1 | A2 | B1 | B2 | Q | Q |
L | × | × | × | × | L | H |
× | H | H | × | × | L | H |
× | × | × | L | × | L | H |
× | × | × | × | L | L | H |
H | L | × | ↑ | H | ||
H | L | × | H | ↑ | ||
H | × | L | ↑ | H | ||
H | × | L | H | ↑ | ||
H | H | ↓ | H | H | ||
H | ↓ | ↓ | H | H | ||
H | ↓ | H | H | H | ||
↑ | L | × | H | H | ||
↑ | × | L | H | H |
H=高电平 L=低电平 ×=不定
↓=从高电平转换到低电平 注)Rext/Cext:外接电阻 /电容端 Rint:内部↑=从低电平转换到高电平
电阻端 Cext:外接电容端 NC:空脚 =高电平脉冲 说明: =低电平脉冲

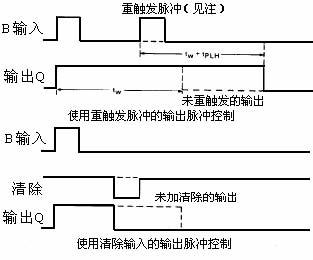

该电路是直接耦合触发的单稳多谐振荡器,可用三种方法来控制输出脉冲的宽度。基本脉冲宽度可通过选择适当的外部电阻和电容值来控制。电路本身有内部定时电阻,需要时,只需外接电容。该电路一旦被触发,基本脉冲宽度可以通过可重触发的低电平有效(A输入端)或高电平有效(B输入端)的输入而得到扩展,也可采用提前清除来缩小脉冲宽度。LS122提供了足够的斯密特滞后电压可确保以慢至 0.1mV/ns的跃变速率从 B输入端无颤动地进行触发。
在使用中,外部计时电容可以接到 C ext和Rext/Cext(正向)端之间。若使用内部定时电阻时,应将 Rint接Vcc。为了改善脉冲宽度的准确性和重复性,可在Rext/Cext端和 Vcc端之间接一外部电阻,并将 Rint开路。要获得可变脉冲宽度,可在 R ext/Cext端和 Vcc端之间接一外部电容。
符号 | 参数名称 | 74Ⅱ | 54 | 单位 | ||||
---|---|---|---|---|---|---|---|---|
参数值 | 参数值 | |||||||
最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
IOH | 输出高电平电流 | -400 | -400 | μA | ||||
IOL | 输出低电平电流 | 8 | 4 | mA | ||||
tW | 脉冲宽度 | 40 | 40 | ns | ||||
R外 | 外接计时电阻(R ext) | 5 | 260 | 5 | 180 | KΩ | ||
C外 | 外接电容(Cext) | 不限制 | 不限制 | |||||
CW | R外/C外终端的接线电容 | 50 | 50 | pF | ||||
TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ |
符号 | 参数名称 | 测试条件 | 74Ⅱ | 54 | 单位 | ||||
---|---|---|---|---|---|---|---|---|---|
参数值 | 参数值 | ||||||||
最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.5 | -1.5 | V | ||||
VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH =最大 | 2.7 | 2.5 | 3.4 | V | |||
VOL | 输出低电平电压 | Vcc=最小 VIL =最大 VIH=2V IOL=最大 | 0.5 | 0.25 | 0.4 | V | |||
II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 0.1 | 0.1 | mA | ||||
IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 20 | 20 | μA | ||||
IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -0.4 | -0.4 | mA | ||||
IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | ||
ICC | 电源电流 | Vcc=最大 | 11 | 6 | 11 | mA |
注:所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流(开关)参数:Vcc=5.0V, TA=25℃
符号 | 参数名称 | 从(输入) | 到(输出) | 测试条件 | 参数值 | 单位 | ||
---|---|---|---|---|---|---|---|---|
最小 | 典型 | 最大 | ||||||
tPLH | 传输延迟时间 | A | Q | C外=0 | 23 | 33 | ns | |
B | 23 | 44 | ||||||
tPHL | 传输延迟时间 | A | R外=5KΩ CL=15pF RL=2kΩ | 32 | 45 | ns | ||
B | 34 | 56 | ||||||
tPHL | 传输延迟时间 | Q | 20 | 27 | ns | |||
tPLH | 28 | 45 | ||||||
tWQ最小 | 输出脉宽 | Q | C外=1000pF | 116 | 200 | ns | ||
tWQ | 输出脉宽 | A或 B | Q | R外=10KΩ CL=15pF RL=2kΩ | 4 | 4.5 | 5 | μs |
注:在前次触发脉冲之后,在 0.22Cext(微微法)毫微秒之前不可再加触发脉冲。
典型应用说明:
输出脉冲宽度基本上是外接电容和定时电阻值确定。
Cext≤1000pf时,脉宽如下页图所示。
Cext>1000pf时,输出脉宽由下式确定:
tw=0.45RT·Cext 式中:RT是外接定时电阻(单位 KΩ);Cext是外接电容(单位 pf);tW是脉宽(单位 ns)。为了得到最好的结果, Cext端应接系统地线。应用中采用电解电容时,开关二极管可以省掉。

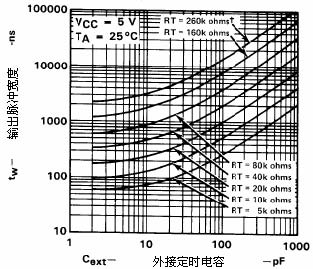

输出脉冲宽度与外接定时电容的关系:
