54LS147 / 74LS147 LSTTL型 10线—4线优先编码器

54LS147 / 74LS147 特点

典型参数

tpd=15ns

Pd=60mW

功能表

NC:空脚


1 2 3 4 5 6 7 8 9 D C B A
H H H H H H H H H H H H H
× × × × × × × × L L H H L
× × × × × × × L H L H H H
× × × × × × L H H H L L L
× × × × × L H H H H L L H
× × × × L H H H H H L H L
× × × L H H H H H H L H H
× × L H H H H H H H H L L
× L H H H H H H H H H L H
L H H H H H H H H H H H L

H=高电平 L=低电平 ×=不定

54LS147/74LS147 说明

LS147把九条数据线编码为四线( 8-4-2-1)BCD。当九条数据线处于高逻辑电平时,由于零被编码,所以这种隐蔽的十进制零状态对输入条件没有要求。输入和输出都是在低逻辑电平时才有效。所有输入都加以缓冲,以分别代表一个 54LS/74LS系列标准负载。

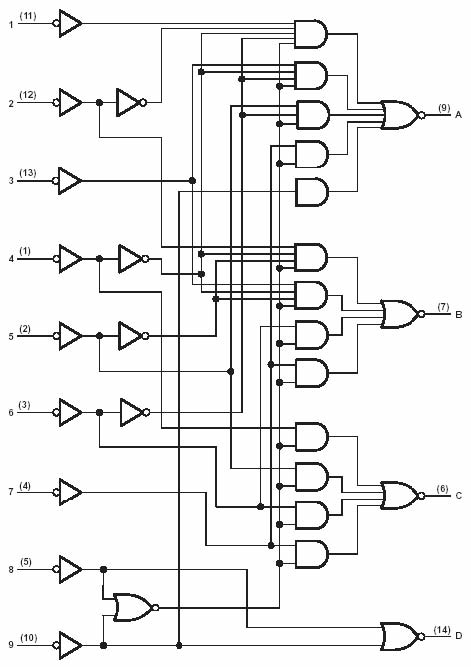

逻辑图

推荐工作条件
符号  参数名称   74LS147  54LS147 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0     2.0     V
VIL 输入低电平电压     0.8     0.7 V
IOH 输出高电平电流     -400     -400 μA
IOL 输出低电平电流     8     4 mA
TA 工作环境温度 -40   85 -55   125

电 性 能(除特别说明外,均为全温度范围)

符号  参数名称  测试条件 74LS147 54LS147 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 I I=-18mA     -1.5     -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL=最大 VIH=2V IOH=最大 2.7     2.5 3.4   V
VOL 输出低电平电压 Vcc=最小 VIL =最大 VIH=2V IOL =最大     0.5   0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V     0.1     0.1 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V     20     20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V     -0.4     -0.4 mA
IOS 输出短路电流 Vcc=最大 VO=0V -20   -100 -20   -100 mA
ICC 电源电流 Vcc=最大 (注) 条件 1     20   12 20 mA
条件 2     17   10 17

注:条件 1:在输入 7接地,其他输入和输出开路条件下测量;条件 2:在所有输入和输出开路条件下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流(开关)参数 (Vcc=5.0V, TA=25℃)

符号 参数名称 从(输入) 到(输出) 测试条件   参数值   单位
最小 典型 最大
tPLH 传输延迟时间 (波形同相输出)         12 18 ns
tPHL 传输延迟时间 (波形同相输出) 任一个 任一个 CL=15pF RL=2kΩ   12 18 ns
tPLH 传输延迟时间 (波形异相输出)         21 33 ns
tPHL 传输延迟时间 (波形异相输出)         15 23 ns
