54S124 / 74S124 STTL型双压控振荡器
54S124 / 74S124 特点： 外引线排列图
- ·
- 二个独立的电压控制振荡器
- ·
- 分开的电源电压引出线使频率控制输入和振荡器与输出电路相隔离
- ·
- 在规定的温度和（或）电源电压范围内
| 有高度工作稳定性 | 管脚说明： | |
|---|---|---|
| ·输出频率由下列外接元件决定： | FC－频率控制 | EN－使能输入 |
| 高度稳定，固定频率的晶体； | RNG－频率范围控制 | |
| 固定或可变频率的电容 | CX1、CX2－外接元件端 | |
| ·保证频谱：1Hz到 60MHz | 逻辑： | |
| 典型参数： | 使能输入为低时，输出被使能； | |
| f工作频率=85MHz | 使能输入为高时，输出为高电平。 | |
| Pd=525mW | ||
| 说明： | ||
这种电压控制振荡器(VCO)在一块芯片上有二个独立的电压控制振荡器，每个振荡器的输出频率由一个外接元件（电容或晶体）和两个电压敏感输入一起来确定，两个电压敏感输入分别作频率控制（FC）用和频率范围（RNG）用，都可以用来改变输出频率。这种高稳定振荡器一般可以在 0.12Hz和 85MHz之间的任何频率下工作。在图 1所示的条件下，输出频率近似表达如下：
fo=5×10-4/Cext式中 fo为输出频率（Hz），Cext为外接电容（F）
这种器件可以只用一个 5V电源。然而却采用一组电源电压和接地端（ Vcc和 GND）供使能、同步门控和输出部分用，另外有一组（～Vcc和～GND）供给振荡器和有关频率控制电路。这样可在系统中形成有效的隔离。
当使能输入为低电平时，输出被使能输出脉冲；当使能输入为高电平时，内部振荡器被禁止，输出 Y终止输出脉冲为高电平。使能输入和缓冲输出在标准的肖特基箝位 TTL电平下工作。
脉冲同步门控部分可保证第一个输出脉冲既不被削波也不被延迟。方波输出的占空比固定在 50%左右。
推荐工作条件
| 符号 | 参数名称 | 74Ⅱ | 54 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 参数值 | 参数值 | |||||||
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 使能输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 使能输入低电平电压 | 0.8 | 0.8 | V | ||||
| VI(freg) | 频率控制输入电压 | 1 | ５ | 1 | ５ | V | ||
| VI(rng) | 范围控制输入电压 | 1 | ５ | 1 | ５ | V | ||
| IOH | 输出高电平电流 | -1 | -1 | mA | ||||
| IOL | 输出低电平电流 | 20 | 20 | mA | ||||
| fO | 输出频率 | 1 | 1 | Hz | ||||
| 60 | 60 | MHz | ||||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ |
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74S124 | 54S124 | 单位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||||
| VIK | 输入钳位电压 § | Vcc=最小 II=-18mA | -1.2 | -1.2 | V | |||||
| VOH | 输出高电平电压 | Vcc=最小 IOH=最大接 VIL最大 | 2.7 | 2.5 | 3.4 | V | ||||
| VOL | 输出低电平电压 | Vcc=最小 IOL =最大接 VIL最大 | 0.5 | 0.25 | 0.4 | V | ||||
| II | 输入电流★ | Vcc=最大 | VI=5V | 10 | 50 | 10 | 50 | μA | ||
| VI=1V | 1 | 15 | 1 | 15 | ||||||
| II | 输入电流§ (最大输入电压时 ) | Vcc=最大 VI=5.5V | 1 | 1 | mA | |||||
| IIH | 输入高电平电流 § | Vcc=最大 VI=2.7V | 50 | 50 | μA | |||||
| IIL | 输入低电平电流 § | Vcc=最大 VI=0.5V | -2 | -2 | mA | |||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -40 | -100 | -40 | -100 | mA | |||
| ICC | 电源电流(注１) | Vcc=最大 | 150 | 105 | 150 | mA | ||||
注１：Icc是流经 Vcc和~Vcc的总电源电流，是在输出被禁止并开路的条件下测量。注§：仅对使能（
）输入。注★：仅对频率控制（ FC）和范围控制（RC）输入。
所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 测试条件 | 参数值 | 单位 | |||
|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | |||||
| Cext=2pF | VI(freg)=4V VI(frng) =1V | 60 | 85 | MHz | |||
| fO | 输出频率 | CL=15pF RL=280Ω | VI(freg)=1V VI(trng) =5V | 25 | 40 | ||
| 输出占空比 | Cext=8.3pF至 500μF | 50% | |||||
| tPHL | 从使能输入 ,输出传输延迟时间 | fO=1Hz至 20MHz | 1.4/fo(Hz) | s | |||
| fO＞20MHz | 70 | ns | |||||

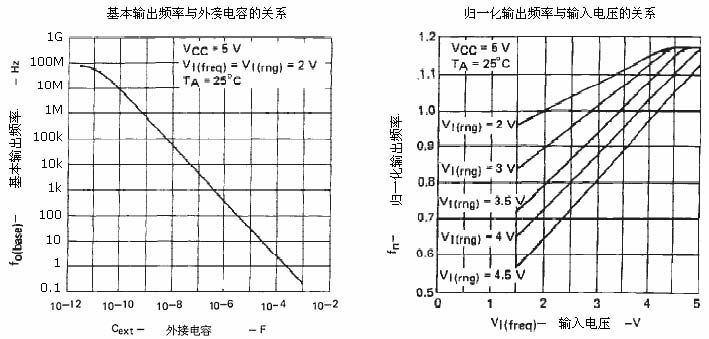

典型特性曲线
（图 1 ）（图 2）注：fo=fn×fo(base)
