54S132 / 74S132 典型参数:tpd=8ns Pd=45mW/每门
逻辑符号
逻辑式:
功能表 外引线排列图:
输入 | 输出 | |
A | B | Y |
L | × | H |
× | L | H |
H | H | L |
推荐工作条件
符号 | 参数名称 | 74S132 | 54 | 单位 | ||||
---|---|---|---|---|---|---|---|---|
最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
VT+ | 输入高电平电压 | 1.4 | 1.6 | 1.9 | 1.6 | 1.77 | 1.9 | V |
VT | 输入低电平电压 | 0.5 | 0.8 | 1.0 | 1.1 | 1.22 | 1.4 | V |
IOH | 输出高电平电流 | -1.0 | -1.0 | mA | ||||
IOL | 输出低电平电流 | 20 | 20 | mA | ||||
TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ |
电 性 能:(除特别说明外,均为全温度范围)
符号 | 参数名称 | 测试条件 | 74S132 | 54S132 | 单位 | ||||
---|---|---|---|---|---|---|---|---|---|
最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
VT+ | 正跃变阈值电压 | Vcc=5.0V | 1.6 | 1.77 | 1.9 | 1.6 | 1.77 | 1.9 | V |
VT | 负跃变阈值电压 | Vcc=5.0V | 1.1 | 1.22 | 1.4 | 1.1 | 1.22 | 1.4 | V |
VT+-VT | 滞后电压 | Vcc=5.0V | 0.2 | 0.55 | 0.2 | 0.55 | V | ||
VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.2 | -1.2 | V | ||||
VOH | 输出高电平电压 | Vcc=最小 VI=VT-最小 IOH =最大 | 2.7 | 2.5 | 3.4 | V | |||
VOL | 输出低电平电压 | Vcc=最小 VI=VT+最大 IOL=最大 | 0.5 | 0.35 | 0.5 | V | |||
II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=5.5V | 1.0 | 1.0 | mA | ||||
IT+ | 正跃变输入电流 | Vcc=5.0V VI=VT+ | -0.9 | -0.9 | mA | ||||
IT | 负跃变输入电流 | Vcc=5.0V VI=VT | -1.1 | -1.1 | mA | ||||
IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 50 | 50 | μA | ||||
IIL | 输入低电平电流 | Vcc=最大 VI=0.5V | -2.0 | -2.0 | mA | ||||
IOS | 输出短路电流 | Vcc=最大 VO=0V | -40 | -100 | -40 | -100 | mA | ||
ICCH | 高电平电源电流 | Vcc=最大 VI=0V | 44 | 28 | 44 | mA | |||
ICCL | 低电平电源电流 | Vcc=最大输入开路 | 68 | 44 | 68 | mA |
注:所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流(开关)参数:Vcc=5.0V, TA=25℃
符号 | 参数名称 | 从(输入) | 到(输出) | 测试条件 | 参数值 | 单位 | ||
---|---|---|---|---|---|---|---|---|
最小 | 典型 | 最大 | ||||||
tPLH | 传输延迟 | A或 B | Y | CL=15pF | 7 | 10.5 | ns | |
tPHL | 传输延迟 | A或 B | Y | RL=280Ω | 8.5 | 13 | ns |

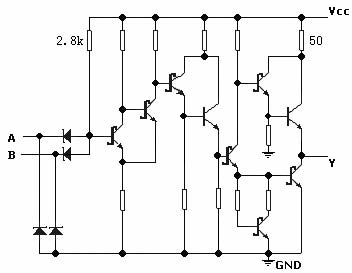

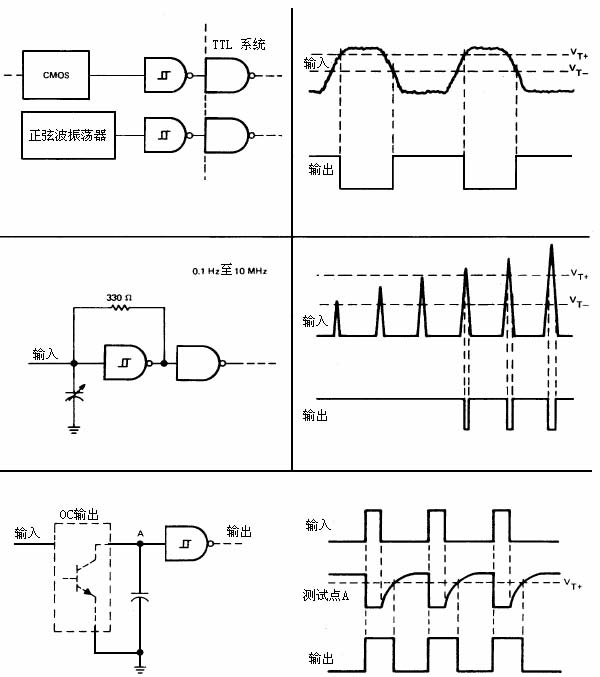

典型应用说明
TTL系统输入波形的接口脉冲整流器
多谐振荡器阈值检验器
脉冲展宽器
