54S158 / 74S158 STTL型四位2选1数据选择器(反相)
54S158 / 74S158 特点：
- 可扩展任何数据输入
- 可调制双数据总线
- 可对不变量（其中一个共用）产生四种函数
- 源可编程序计数器
- 典型参数： tpd=4ns Pd=195mW
功能表
外引线排列图
H=高电平 L=低电平 ×=不定

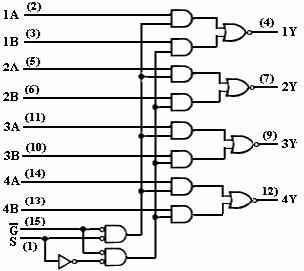

说明：
S158包含反相器和驱动器，向四个输出门提供数据选择。设有一个选通输入端（
），当选通输入为低电平时，允许输出。选择端 S控制从两个四位数选择一个输出。
S158输出反码数据，使传输延迟减小。
推荐工作条件
| 符号 | 参数名称 | 74S158 | 54S158 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.8 | V | ||||
| IOH | 输出高电平电流 | -1.0 | -1.0 | mA | ||||
| IOL | 输出低电平电流 | 20 | 20 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74Ⅱ | 54 | 单位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||||
| VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.2 | -1.2 | V | |||||
| VOH | 输出高电平电压 | Vcc=最小 VIL=最大 VIH=2V IOH=最大 | 2.7 | 2.5 | 3.4 | V | ||||
| VOL | 输出低电平电压 | Vcc=最小 VIL =最大 VIH=2V IOL =最大 | 0.5 | 0.5 | V | |||||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI =5.5V | 1 | 1 | mA | |||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | S、 | 100 | 100 | μA | ||||
| A、B | 50 | 50 | ||||||||
| IIL | 输入低电平电流 | Vcc=最大 VI =0.5V | S、 | -4 | -4 | mA | ||||
| A、B | -2 | -2 | ||||||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -40 | -100 | -40 | -100 | mA | |||
| ICC | 电源电流 | Vcc=最大 (注) | 条件 A | 61 | 39 | 61 | mA | |||
| 条件 B | 81 | 81 | ||||||||
注：测 Icc时，所有输出开路，条件 A：所有输入端加 4.5V；条件 B：所有 A数据输入
端加 4.5V，其它所有输入端接地。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟时间 | 4 | 6 | ns | ||||
| tPHL | 传输延迟时间 | 数据 A、B | CL=15pF | 4 | 6 | ns | ||
| tPLH | 传输延迟时间 | 选通 | 6.5 | 11.5 | ns | |||
| tPHL | 传输延迟时间 | Y | RL=280Ω | 7 | 12 | ns | ||
| tPLH | 传输延迟时间 | 选择 S | 8 | 12 | ns | |||
| tPHL | 传输延迟时间 | 8 | 12 | ns | ||||
