54S194 / 74S194 STTL 型4 位双向通用移位寄存器

54S194 / 74S194 特点

说明:

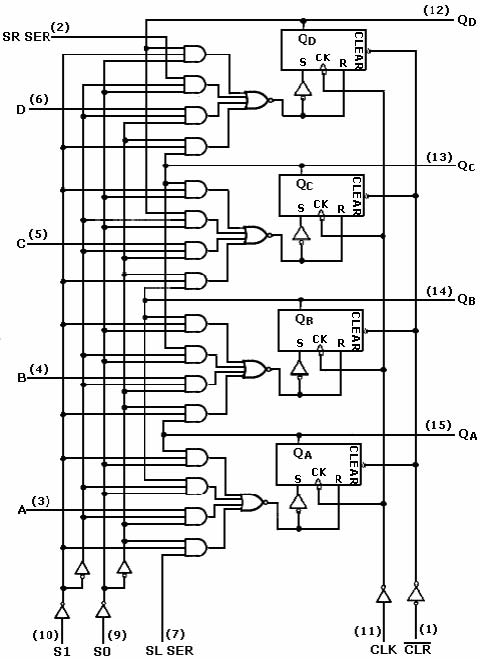

本电路有 46个等效门,有并行输入、并行输出、右移和左移串行输入 ,操作模式控制输入和一个直接无条件清零。设计者实际上组合了系统设计者在一个移位寄存器上所要的全部特点。电路有四个不同的操作方式,为:

并行(并排)寄存(置数)

右移(方向 QA到 OD)

左移(方向 QD到 OA)

禁止时钟(不动)

同步的并行置数是通过加4个数据位,并使模式控制输入端S0和S1为高电平而完成的。在时钟输入的正跃变之后,可把数据存入到相应的触发器上并在输出端输出。当置数时,串行数据流被禁止。

右移是在 S0为高和 S1为低时,用时钟的脉冲上升沿去同步地完成。这种方式的串行数据是在右移数据输入端上进行。当 S0为低和 S1为高时,可同步地左移数据,而数据被送入左移串行输入端。

当两个模式控制输入都为低时,触发器的时钟脉冲便被禁止。

a、b、c、d=分别为 A、B、C或 D输入端上稳定状态输入的电平。 QAO、QBO、QCO、QDO=在已建立稳定状态输入条件之前 QA、QB、QC、QD相应的电平。 QAn、QBn、QCn、QDn=在时钟最新↑跃变之前的 QA、QB、QC、QD的电平。 H=高电平 L=低电平 ×=不定 ↑=从低电平转换到高电平

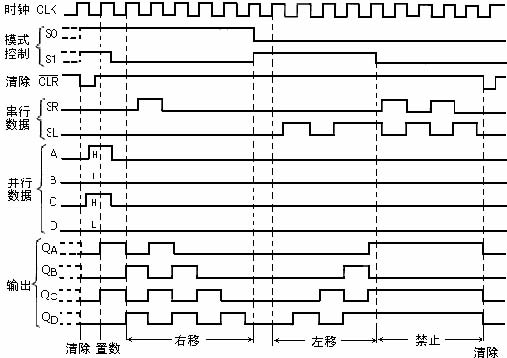

典型清除、移位时序

符号参数名称 74S194 54S194 单位
 参数值  参数值
 最小典型最大最小典型最大
Vcc电源电压4.7555.254.555.5V
VIH输入高电平电压2.0  2.0  V
VIL输入低电平电压  0.8  0.8V
IOH输出高电平电流  -1000  -1000μA
IOL输出低电平电流  20  20mA
fCK时钟频率0 700 70MHz
tW脉冲宽度时钟7  7  ns
清零12  12
  模式控制11  11  ns
tsu数据建立时间串并行数据5  5
  清除无效态9  9
th保持时间 3  3  ns
TA工作环境温度-40 85-55 125

电 性 能:(除特别说明外,均为全温度范围)

符号 参数名称 测试条件 74S194  54S194单位
最小典型最大最小典型最大
VIK输入钳位电压Vcc=最小 II=-18mA  -1.2  -1.2V
VOH输出高电平电压Vcc=最小 VIL=最大 VIH=2V IOH=最大2.7  2.53.4 V
VOL输出低电平电压Vcc=最小 VIL =最大 VIH=2V IOL =最大  0.5  0.5V
II输入电流 (最大输入电压时 ) Vcc=最大 VI=5.5V  1  1mA
IIH输入高电平电流Vcc=最大 VI=2.7V  50  50μA
IIL输入低电平电流Vcc=最大 VI=0.5V  -2  -2mA
IOS输出短路电流 Vcc=最大 VO=0V-40 -100-40 -100mA
ICC电源电流 Vcc=最大(注)  135 85135mA

注:测 Icc时,所有输出开路,并行输入 A、B、C、D接地, S0、S1、清除和串行输入接 4.5V,时钟输入端先瞬时接地再接 4.5V。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流(开关)参数:Vcc=5.0V, TA=25℃

符号参数名称从(输入)到(输出)测试条件 参数值 单位
最小典型最大
fmax最大时钟频率时钟 CLK  70105 MHz
tPLH传输延迟时间清除任一输出CL=15pF 12.518.5ns
tPHL传输延迟时间时钟 CLK  4812ns
tPLH传输延迟时间  RL=2kΩ411 16.5ns
