54S197 / 74S197 STTL型可预置四位二进制计数器/锁存器
- 进行四位二进制计数
- 全可编程序（预置）
- 完全独立的清除输入
- 输入二极管箝位简化系统设计
- 输出QA除了驱动时钟 2输入端外，还能保持全扇出能力
- 典型参数：f工作频率=140MHz Pd=375mW
功能表
（工作）方式选择表计数时序（注 A）
| 输入 | 工作模式 | |
| 清除 | 计数/置数 时钟 CLK | |
| L | × × | 清零（复位） |
| H | L × | 置数（预置） |
| H | H ↓ | 计数 |
H=高电平 L=低电平×=不定（高或低电平）
↓=由“高”→“低”电平的跃变
| 计数 | 输 出 | |||
|---|---|---|---|---|
| QD | QC | QB | QA | |
| 0 | L | L | L | L |
| 1 | L | L | L | H |
| 2 | L | L | H | L |
| 3 | L | L | H | H |
| 4 | L | H | L | L |
| 5 | L | H | L | H |
| 6 | L | H | H | L |
| 7 | L | H | H | H |
| 8 | H | L | L | L |
| 9 | H | L | L | H |
| 10 | H | L | H | L |
| 11 | H | L | H | H |
| 12 | H | H | L | L |
| 13 | H | H | L | H |
| 14 | H | H | H | L |
| 15 | H | H | H | H |
注 A：输出 QA接 CLK2时钟输入端。
说明：
这种可预置四位二进计数器是由四个直接耦合主从触发器组成，通过内部互连组成一个 2分频和一个 8分频计数器。这种四位计数器是可全编程的，即可通过在计数 /置数输入上加一低电平，并在数据输入端加上所需的数据，就可将输出预置到任何电平。这些输出将随数据输入而变化，不受时钟状态的影响。
在计数操作期间，信号将在时钟脉冲的下跃变边沿传输到输出。这种计数器采用直接清除，当直接清除端是低电平时，则所有输出都为低电平，而不管时钟是什么状态。
假如将计数 /置数输入当选通使用并将数据送入数据输入端，则这种计数器也可做 4位寄存器使用。当计数 /置数输入端为低电平时，输出将直接随数据输入而变，但当计数/置数输入为高电平时且时钟处于无效状态时，输出将保持不变。

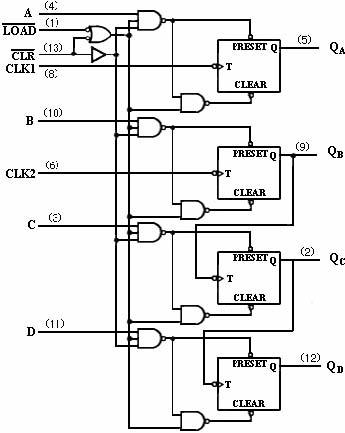

所有输入端都用二极管箝位，以尽量减小传输线的影响，简化系统设计。本电路与大多数 TTL和 DTL逻辑系列相容。逻辑图
推荐工作条件
| 符号 | 参数名称 | 74S197 | 54S197 | 单位 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V | |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | |||||
| VIL | 输入低电平电压 | 0.8 | 0.8 | V | |||||
| IOH | 输出高电平电流 | -1000 | -1000 | μA | |||||
| IOL | 输出低电平电流 | 20 | 20 | mA | |||||
| fCK | 时钟频率 | 时钟 1 | 0 | 100 | 0 | 100 | MHz | ||
| 时钟 2 | 0 | 50 | 0 | 50 | |||||
| 时钟 1 | 5 | 5 | ns | ||||||
| tW | 脉冲宽度 | 时钟 2 | 10 | 10 | |||||
| 清除 | 30 | 30 | |||||||
| 置数 | 5 | 5 | |||||||
| tsu | 建立时间 | 高电平数据 | 3 | 3 | ns | ||||
| 低电平数据 | 3 | 3 | |||||||
| th | 保持时间 | 高电平数据 | 6 | 6 | ns | ||||
| 低电平数据 | 6 | 6 | |||||||
| ten | 计数使能时间 | 时钟 1 | 12 | 12 | ns | ||||
| 时钟 2 | 24 | 24 | |||||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | |||
电 性 能（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74S197 | 54S197 | 单位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||||
| VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.2 | -1.2 | V | |||||
| VOH | 输出高电平电压 | Vcc=最小 VIL=最大 VIH=2V IOH =最大 | 2.7 | 2.5 | 3.4 | V | ||||
| VOL | 输出低电平电压（注 2） | Vcc=最小 VIL =最大 VIH=2V IOL=最大 | 0.5 | 0.5 | V | |||||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=5.5V | 1.0 | 1.0 | mA | |||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | CLK1、CLK2 | 150 | 150 | μA | ||||
| 其它 | 50 | 50 | ||||||||
| 其它 | -0.75 | -0.75 | mA | |||||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.5V |  |
-1.5 | -1.5 | |||||
| CLK1 | -8 | -8 | ||||||||
| CLK2 | -6 | -6 | ||||||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -30 | -110 | -30 | -110 | mA | |||
| ICC | 电源电流 | Vcc=最大（注 1） | 120 | 75 | 110 | mA | ||||
注 1：测 ICC时，所有输出开路 , 所有输入接地。注 2：QA输出的测试条件是规定的 IOL加上时钟 2（CLK2）输入的 IIL极限值。这样可以驱动时钟 2输入端而同时保持全扇出能力。
所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流（开关）参数 （Vcc=5.0V, TA=25℃）
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| fmax | 最大时钟频率 | CLK1 | QA | 100 | 140 | MHz | ||
| tPLH | 传输延迟时间 | 时钟 1 | QA | 5 | 10 | ns | ||
| tPHL | 传输延迟时间 | CLK1 | 6 | 10 | ||||
| tPLH | 传输延迟时间 | 时钟 2 | QB | 5 | 10 | ns | ||
| tPHL | 传输延迟时间 | CLK2 | 8 | 12 | ||||
| tPLH | 传输延迟时间 | 时钟 2 | QC | 12 | 18 | ns | ||
| tPHL | 传输延迟时间 | CLK2 | CL=15pF | 15 | 22 | |||
| tPLH | 传输延迟时间 | 时钟 2 | QD | 18 | 27 | ns | ||
| tPHL | 传输延迟时间 | CLK2 | RL=280Ω | 22 | 33 | |||
| tPLH | 传输延迟时间 | 数据 | QA、QB、 | 7 | 12 | ns | ||
| tPHL | 传输延迟时间 | A、B、C、D | QC、QD | 12 | 18 | |||
| tPLH | 传输延迟时间 | 计数/置数 | 10 | 18 | ns | |||
| tPHL | 传输延迟时间 |  |
任一 Q | 12 | 18 | |||
| tPHL | 传输延迟时间 | 清零 | 任一 Q | 26 | 37 | ns | ||
