54S240 / 74S240 STTL型八缓冲器/总线驱动器（三态、反相）

54S240 / 74S240 特点：

• 三态输出驱动总线或缓冲存贮器地址寄存器
• PNP输入减小了直流负载
• 输入端上的滞后电压改善了噪声容限
• 典型参数 tpd=5ns

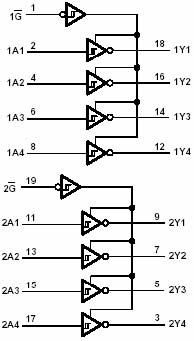

外引线排列图

功能表

输入		输出
输出控制	数据
	A	Y
L L H	L H ×	H L Z

H=高电平 L=低电平 × =不定 Z=高阻态

说明：

这种八缓冲器和线驱动器是为提高三态输出存储地址驱动器、时钟驱动器和总线定向接收器和发射器的性能和集成度而特意设计的。此电路的特点是，扇出高，扇入好，噪声容限高（400mV）。

推荐工作条件

符号	参数名称	74S240			54S240			单位
		最小	典型	最大	最小	典型	最大
Vcc	电源电压	4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压	2.0			2.0			V
VIL	输入低电平电压			0.8			0.8	V
IOH	输出高电平电流			-15			-12	mA
IOL	输出低电平电流			64			48	mA
TA	工作环境温度	-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74S240			54S240			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA				-1.2			-1.2	V
VT+-VT	滞后电压	Vcc=最小		0.2			0.2	0.4		V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH=-3mA		2.4			2.4	3.4		V
		Vcc=最小 VIL=0.5V VIH=2V IOH =最大		2.0			2.0			V
VOL	输出低电平电压	Vcc=最小 VIL =最大 VIH=2V IOL =最大				0.55			0.55	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=5.5V				1			1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V				50			50	μA
IIL	输入低电平电流	Vcc=最大 VI =0.5V	任一 A			-0.4			-0.4	mA
			任一 G			-2			-2
IOZH	高关态输出电流	Vcc=最大 VI=2.0V VIL =最大 Vo=2.4V				50			50	μA
IOZL	低关态输出电流	Vcc=最大 VI =2.0V VIL =最大 Vo=0.5V				-50			-50	μA
IOS	输出短路电流	Vcc=最大 Vo=0V		-50		-225	-50		-225	mA
ICCH	高电平电源电流		输出为高			135		80	123	mA
ICCL	低电平电源电流	Vcc=最大	输出为低			150		100	145	mA
ICCZ	禁态电源电流		输出禁态			150		100	145	mA

注：所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
tPLH	传输延迟时间	数据 A	Y			4.5	7	ns
tPHL	传输延迟时间					4.5	7
tPZL	输出使能时间			CL=50pF RL=90Ω		10	15	ns
tPZH	输出使能时间	输出控制	Y			6.5	10
tPLZ	输出禁止时间					10	15	ns
tPHZ	输出禁止时间			CL=5pF RL=90Ω		6	9
