54S260 / 74S260 STTL型双5输入或非门
54S260 / 74S260 典型参数：tpd=4ns Pd=53.75mW/每门
逻辑式: Y= A+B+C+D+E

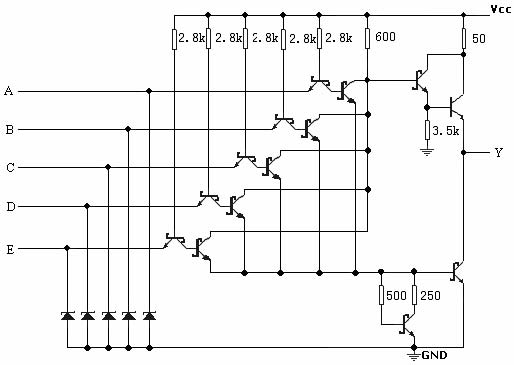

线路图
逻辑表：外引脚排列图
| 输入 | 输出 |
| A B C D E | Y |
| L L L L L 任意（任一）或全为 H | H L |
推荐工作条件
| 符号 | 参数名称 | 74S260 | 54S260 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2 | 2 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.8 | V | ||||
| IOH | 输出高电平电流 | -1000 | -1000 | μA | ||||
| IOL | 输出低电平电流 | 20 | 20 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74S260 | 54S260 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.2 | -1.2 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIL=最大 IOH=最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VIH=2V IOL =最大 | 0.5 | 0.5 | V | ||||
| II | 输入电流 (最大输入电压时) | Vcc=最大 VI=5.5V | 1 | 1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 50 | 50 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.5V | -2 | -2 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -40 | -100 | -40 | -100 | mA | ||
| ICCH | 输出高电平电源电流 | Vcc=最大 | 29 | 17 | 29 | mA | |||
| ICCL | 输出低电平电源电流 | Vcc=最大 | 45 | 26 | 45 | mA | |||
注：所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟时间 | A、B、C、D、E | Y | CL=15pF | 4 | 5.5 | ns | |
| tPHL | 传输延迟时间 | RL=280Ω | 4 | 6 | ns | |||
