54S30 / 74S30 STTL型8输入与非门

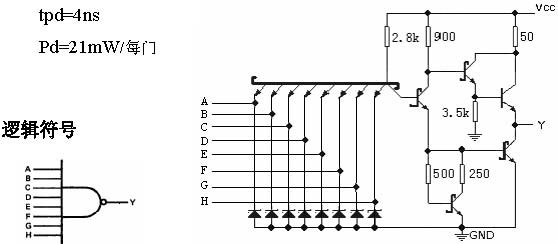

54S30 / 74S30 典型参数： 线路图

Pd=21mW/每门

逻辑符号

外引线排列图：

逻辑式：

NC：空脚

逻辑表：

输入								输出
A	B	C	D	E	F	G	H	Y
H	H	H	H	H	H	H	H	L
Ｌ	×	×	×	×	×	×	×	Ｈ
×	Ｌ	×	×	×	×	×	×	Ｈ
×	×	Ｌ	×	×	×	×	×	Ｈ
×	×	×	Ｌ	×	×	×	×	Ｈ
×	×	×	×	Ｌ	×	×	×	Ｈ
×	×	×	×	×	Ｌ	×	×	Ｈ
×	×	×	×	×	×	Ｌ	×	Ｈ
×	×	×	×	×	×	×	Ｌ	Ｈ



推荐工作条件

符号	参数名称	74S30			54S30			单位
		最小	典型	最大	最小	典型	最大
Vcc	电源电压	4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压	2			2			V
VIL	输入低电平电压			0.8			0.8	V
IOH	输出高电平电流			-1.0			-1.0	mA
IOL	输出低电平电流			20			20	mA
TA	工作环境温度	-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件	74S30			54S30			单位
			最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-18mA			-1.2			-1.2	V
VOH	输出高电平电压	Vcc=最小 VIL=最大 IOH =最大	2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIH=2V IOL=最大			0.5			0.5	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI =5.5V			1			1	mA
IIH	输入高电平电流	Vcc=最大 VI =2.7V			50			50	μA
IIL	输入低电平电流	Vcc=最大 VI=0.5V			-2			-2	mA
IOS	输出短路电流	Vcc=最大 VO=0V	-40		-100	-40		-100	mA
ICCH	高电平电源电流	Vcc=最大 VI=0V			5		3	5	mA
ICCL	低电平电源电流	Vcc=最大 VI=4.5V			10		5.5	10	mA

注：所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
tPLH	传输延迟	任一	Y			4	6	ns
tPHL	传输延迟	任一	Y	CL=15pF RL=280Ω		4.5	7	ns
tPLH	传输延迟	任一	Y			5.5		ns
tPHL	传输延迟	任一	Y	CL=50pF RL=280Ω		6.5		ns

54S30 / 74S30 技术支持

• 54S30 / 74S30 数据手册Datasheet 下载 . pdf
