54S373 / 74S373 STTL型八D透明锁存器

54S373 / 74S373 特点:

功能表

 输入  输出
输出控制 使能 数据
G D Q
L H H H
L H L L
L L × QO
H × × Z

H=高电平 L=低电平 ×=不定 Z=高阻态 QO=建立稳态输入条件前 Q的电平

说明:

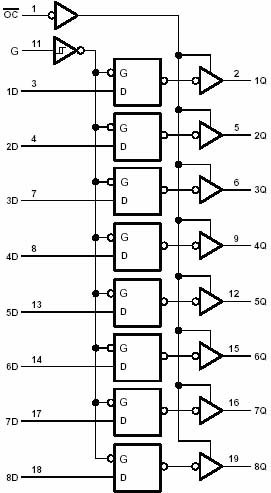

S373的八个锁存器都是透明的 D型锁存器,当使能(G)为高时,Q输出将随数据(D)输入而变。当使能为低时,输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作,即老数据可以保持,甚至当输出被关闭时,新的数据也可以置入。

这种电路可以驱动大电容或低阻抗负载,可以直接与系统总线接口并驱动总线,而不需要外接口。特别适用于缓冲寄存器,I/O通道,双向总线驱动器和工作寄存器。

推荐工作条件

符号  参数名称  74S373   54S373 单位
  最小 典型 最大 最小 典型 最大
Vcc 电源电压   4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压   2.0     2.0     V
VIL 输入低电平电压       0.8     0.8 V
IOH 输出高电平电流       -6.5     -2 mA
IOL 输出低电平电流       20     20 mA
tW 使能脉冲宽度 6     6     ns
7.3     7.3     ns
tsu 数据建立时间   0↓     0↓     ns
th 数据保持时间   10↓     10↓     ns
TA 工作环境温度   -40   85 -55   125

电 性 能:(除特别说明外,均为全温度范围)

符号  参数名称  测试条件  74S373 54S373 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II =-18mA     -1.2     -1.2 V
VOH 输出高电平电压 Vcc=最小 VIL =最大 VIH=2V IOH=最大 2.4     2.4 3.4   V
VOL 输出低电平电压 Vcc=最小 VIL=最大 VIH=2V IOL=最大     0.5     0.5 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=5.5V     1     1 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V     50     50 μA
IIL 输入低电平电流 Vcc=最大 VI=0.5V     -250     -250 μA
IOZH 高关态输出电流 Vcc=最大 VI=2.0V Vo=2.4V     50     50 μA
IOZL 低关态输出电流 Vcc=最大 VI=2.0V Vo=0.5V     -50     -50 μA
IOS 输出短路电流 Vcc=最大 VO=0V -40   -100 -40   -100 mA
ICC 电源电流 Vcc=最大 (注)     160   105 160 mA

注:Icc在输出控制端加 4.5V时测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流(开关)参数:Vcc=5.0V, TA=25℃

符号 参数名称 从(输入) 到(输出) 测试条件  参数值  单位
最小 典型 最大
tPLH 传输延迟 数据 D       5 9 ns
tPHL 传输延迟         9 13
tPLH 传输延迟 使能 G   CL=15 pF   7 14 ns
tPHL 传输延迟     RL=280Ω   12 18
tPZH 传输延迟 输出控制 任一 Q     8 15 ns
tPZL 传输延迟         11 18
tPHZ 传输延迟 输出控制   CL=5pF   6 9 ns
tPLZ 传输延迟     RL=280Ω   8 12
