KCZ6 六脉冲触发组件
它将控制电压幅度转换为相应导通角的功率足够大的触发脉冲使主电路可靠地工作，每一相输出脉冲能可靠地驱动一只大功率可控硅元件。
KCZ6 组件具有如下功能与特点：
- 同步滤波网络，不受电源波形畸变和换流缺口的干扰。
- 适应较宽的同步电压范围（三相）。
- 各相脉冲间不均衡度很小。
- 能很方便地调节系统匹配，只需调节输入信号的上下限就可调正整流和逆变角。
- 输出是脉冲列式的双脉冲，脉冲变压器体积小，对各种宽度的脉冲可使用统一规格的脉冲变压器。
- 有一个脉冲输出控制端用于控制脉冲的输出和在正反组可逆系统中作逻辑切换控制。
- 体积小；调整和维修非常方便。
适用于三相桥式全控变流器的触发。为方便用户使用，另特制作了KCZ6装置（套件），使用时只需接上主回路即可。
KCZ6 技术参数
- 交流同步电压：三相30BV±5V（有效值）相电压
- 同步端工作电流：≤2mA
- 同步接法：根据主电路相位同步要求定
- 移相控制电压：（相应于120°移相范围）直流0～＋8V，根据要求出厂时可调在其它值
- 移相输入阻抗：≥3KΩ
- 移相（最大）范围：≥170°
- 触发脉冲形式：脉冲列调制双脉冲
- 脉冲列频率：5——10KHz
- 输出级允许负载电流：0.5——1.5A
- 脉冲前沿：≤1µS
- 各脉冲列不均衡度：≤3°，（±20℃）
- 电源电压：±15V±5%
- 消耗电流：≤70mA（正电源），≤2mA（负电源）不包括输出级
- 环境温度：－10～＋70℃
- 外形尺寸：120*200mm
- 配用印制板插头开型号：CX-Y-22双排

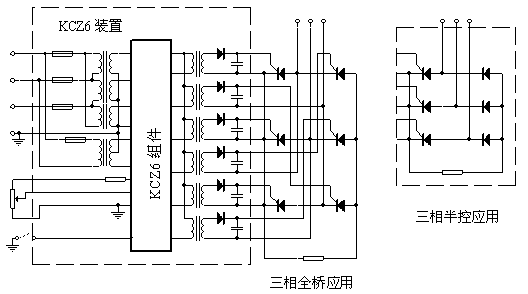

KCZ6 应用图如下
