LT3652 用于太阳能电源的功率跟踪 2A 电池充电器
LT®3652 是一款完整的单片式、降压型电池充电器，可在 4.95V 至 32V 的输入电压范围内运作。LT3652 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置至高达 2A。该充电器采用了一个 3.3V 浮动电压反馈基准，因此可以使用一个电阻分压器来设置任何期望并可高达 14.4V 的电池浮动电压。
LT3652 运用了一个输入电压调节环路，如果输入电压降至一个编程电平 (由一个电阻分压器来设定) 以下，则该输入电压调节环路将减小充电电流。当 LT3652 由一块太阳能电池板来供电时，输入调节环路将用于把太阳能电池板保持在峰值输出功率。
可以通过配置使 LT3652 在充电电流降至编程最大值的 1/10 (C/10) 以下时终止充电操作。当充电操作终止时，LT3652 将进入一种低电流 (85μA) 待机模式。如果电池电压下降至编程浮动电压以下达 2.5%，则一种自动再充电功能将起动一个新的充电周期。LT3652 还包含一个可编程安全定时器，用于在到达一个期望时间之后终止充电操作。这在电流小于 C/10 的条件下提供了 “Top-Off” 型充电。
产品特点 Features

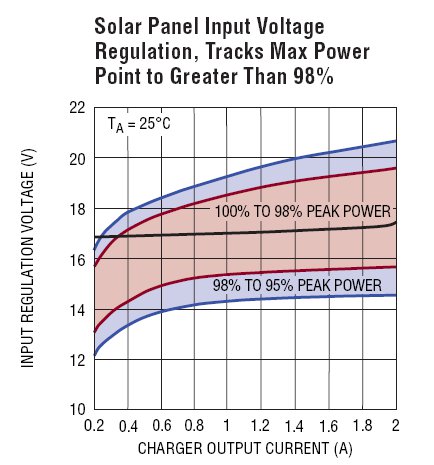

参数 |
应用

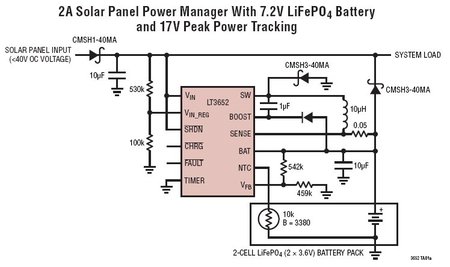

典型应用图 |
LT3652 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LT3652EDD#PBF | DFN | 12 | E | $4.36 | $3.05 |
| LT3652EDD#TRPBF | DFN | 12 | E | $3.11 | |
| LT3652EMSE#PBF | MSOP | 12 | E | $4.36 | $3.05 |
| LT3652EMSE#TRPBF | MSOP | 12 | E | $3.11 | |
| LT3652HVEDD#PBF | DFN | 12 | E | $4.86 | $3.40 |
| LT3652HVEDD#TRPBF | DFN | 12 | E | $3.46 | |
| LT3652HVEMSE#PBF | MSOP | 12 | E | $4.86 | $3.40 |
| LT3652HVEMSE#TRPBF | MSOP | 12 | E | $3.46 | |
| LT3652HVIDD#PBF | DFN | 12 | I | $5.29 | $3.70 |
| LT3652HVIDD#TRPBF | DFN | 12 | I | $3.76 | |
| LT3652HVIMSE#PBF | MSOP | 12 | I | $5.29 | $3.70 |
| LT3652HVIMSE#TRPBF | MSOP | 12 | I | $3.76 | |
| LT3652IDD#PBF | DFN | 12 | I | $4.80 | $3.36 |
| LT3652IDD#TRPBF | DFN | 12 | I | $3.42 | |
| LT3652IMSE#PBF | MSOP | 12 | I | $4.80 | $3.36 |
| LT3652IMSE#TRPBF | MSOP | 12 | I | $3.42 |
LT3652 数据手册及相关资料下载
- 数据手册(英文) : LT3652 - Power Tracking 2A Battery Charger for Solar Power.PDF
- 可靠性数据 : R541 Reliability Data .PDF
