LT3652HV 功率跟踪 2A 电池充电器

LT®3652HV 是一款完整的单片式、降压型电池充电器，可在 4.95V 至 34V 的输入电压范围内运作。LT3652HV 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置至高达 2A。该充电器采用了一个 3.3V 浮动电压反馈基准，因此可以使用一个电阻分压器来设置任何期望并可高达 18V 的电池浮动电压。

LT3652HV 运用了一个输入电压调节环路，如果输入电压降至一个编程电平 (由一个电阻分压器来设定) 以下，则该输入电压调节环路将减小充电电流。当 LT3652HV 由一块太阳能电池板来供电时，输入调节环路将用于把太阳能电池板保持在峰值输出功率。

可以通过配置使 LT3652HV 在充电电流降至编程最大值的 1/10 (C/10) 以下时终止充电操作。当充电操作终止时，LT3652HV 将进入一种低电流 (85μA) 待机模式。如果电池电压下降至编程浮动电压以下达 2.5%，则一种自动再充电功能将起动一个新的充电周期。LT3652HV 还包含一个可编程安全定时器，用于在到达一个期望时间之后终止充电操作。这在电流小于 C/10 的条件下提供了“top-off” 型充电。

产品特点 Features

用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路

宽输入电压范围：4.95V 至 34V (40V 绝对最大值)

可编程充电速率高达 2A

可由用户选择的充电终止方式：C/10 或板上充电终止定时器

可采用电阻器设置和可高达 18V 的浮动电压能迎合 4 节锂离子 / 锂聚合物电池、5 节 LiFePO4 (磷酸铁锂) 电池、铅酸电池化学组成

可通过并联提供较高的输出电流

1MHz 固定频率

0.5% 浮动电压基准准确度

5% 充电电流准确度

2.5% C/10 检测准确度

二进制编码集电极开路状态引脚

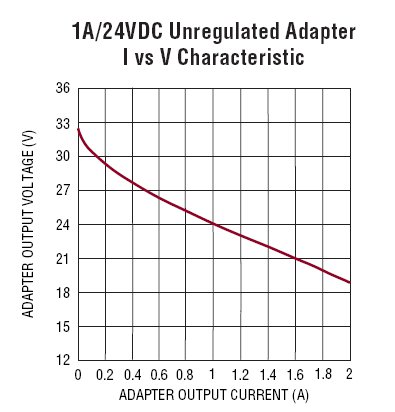

参数

应用

太阳能供电型应用

远程监视站

便携手持式仪器

12V 至 24V 汽车系统

从电流受限型适配器进行的电池充电

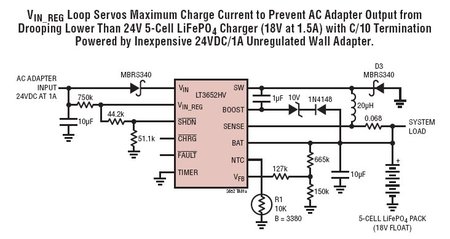

典型应用图

LT3652HV 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LT3652EDD#PBF	DFN	12	E	$4.36	$3.05
LT3652EDD#TRPBF	DFN	12	E		$3.11
LT3652EMSE#PBF	MSOP	12	E	$4.36	$3.05
LT3652EMSE#TRPBF	MSOP	12	E		$3.11
LT3652HVEDD#PBF	DFN	12	E	$4.86	$3.40
LT3652HVEDD#TRPBF	DFN	12	E		$3.46
LT3652HVEMSE#PBF	MSOP	12	E	$4.86	$3.40
LT3652HVEMSE#TRPBF	MSOP	12	E		$3.46
LT3652HVIDD#PBF	DFN	12	I	$5.29	$3.70
LT3652HVIDD#TRPBF	DFN	12	I		$3.76
LT3652HVIMSE#PBF	MSOP	12	I	$5.29	$3.70
LT3652HVIMSE#TRPBF	MSOP	12	I		$3.76
LT3652IDD#PBF	DFN	12	I	$4.80	$3.36
LT3652IDD#TRPBF	DFN	12	I		$3.42
LT3652IMSE#PBF	MSOP	12	I	$4.80	$3.36
LT3652IMSE#TRPBF	MSOP	12	I		$3.42

LT3652HV 数据手册及相关资料下载

数据手册(英文) : LT3652HV - Power Tracking 2A Battery Charger.PDF
可靠性数据 : R541 Reliability Data .PDF
