LTC2901 具可调复位和看门狗定时器的可设置四路电源监视器
LTC®2901 是一款用于具有多达 4 个电源电压之系统的可设置电源监视器。可采用一个连接至设置引脚的外部电阻分压器，在 16 种预设或可调电压监视器组合中选择其一。预设电压门限在整个温度范围内的误差不超过 ±1.5%。全部4个电压比较器输出均被连接至分离的引脚，以对各电源进行监视。
复位和看门狗延迟时间可采用一个外部电容器来进行调节。严格的电压门限准确度要求和干扰免疫力确保了可靠的复位操作，且无误触发之忧。对于低至 1V 的 VCC，RST 输出保证能够处于正确的状态。LTC2901-1 /LTC2901-3 具有一个漏极开路 RST 输出，而 LTC2901-2/LTC2901-4 则具有一个推挽式 RST 输出。
43uA 的电源电流使得 LTC2901 成为对功耗敏感系统的理想选择，而且，它还可以通过配置来对 4 个以下的输入进行监控。这些器件采用 16 引脚窄体 SSOP 封装
产品特点 Features

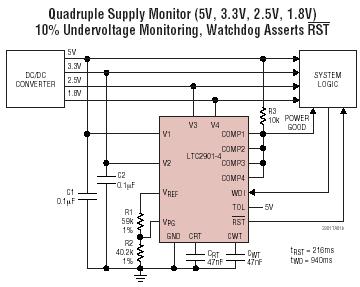

参数 |
应用

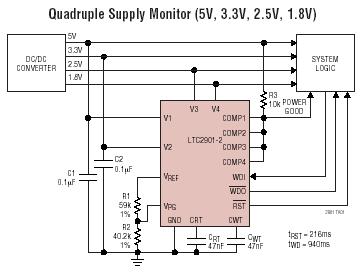

典型应用图 |
LTC2901 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC2901-1CGN | SSOP | 16 | C | $2.95 | $2.35 |
| LTC2901-1CGN#PBF | SSOP | 16 | C | $2.95 | $2.35 |
| LTC2901-1CGN#TR | SSOP | 16 | C | $2.41 | |
| LTC2901-1CGN#TRPBF | SSOP | 16 | C | $2.41 | |
| LTC2901-1IGN | SSOP | 16 | I | $3.40 | $2.70 |
| LTC2901-1IGN#PBF | SSOP | 16 | I | $3.40 | $2.70 |
| LTC2901-1IGN#TR | SSOP | 16 | I | $2.76 | |
| LTC2901-1IGN#TRPBF | SSOP | 16 | I | $2.76 | |
| LTC2901-2CGN | SSOP | 16 | C | $2.95 | $2.35 |
| LTC2901-2CGN#PBF | SSOP | 16 | C | $2.95 | $2.35 |
| LTC2901-2CGN#TR | SSOP | 16 | C | $2.41 | |
| LTC2901-2CGN#TRPBF | SSOP | 16 | C | $2.41 | |
| LTC2901-2IGN | SSOP | 16 | I | $3.40 | $2.70 |
| LTC2901-2IGN#PBF | SSOP | 16 | I | $3.40 | $2.70 |
| LTC2901-2IGN#TR | SSOP | 16 | I | $2.76 | |
| LTC2901-2IGN#TRPBF | SSOP | 16 | I | $2.76 | |
| LTC2901-3CGN | SSOP | 16 | C | $2.95 | $2.35 |
| LTC2901-3CGN#PBF | SSOP | 16 | C | $2.95 | $2.35 |
| LTC2901-3CGN#TR | SSOP | 16 | C | $2.41 | |
| LTC2901-3CGN#TRPBF | SSOP | 16 | C | $2.41 | |
| LTC2901-3IGN | SSOP | 16 | I | $3.40 | $2.70 |
| LTC2901-3IGN#PBF | SSOP | 16 | I | $3.40 | $2.70 |
| LTC2901-3IGN#TR | SSOP | 16 | I | $2.76 | |
| LTC2901-3IGN#TRPBF | SSOP | 16 | I | $2.76 | |
| LTC2901-4CGN | SSOP | 16 | C | $2.95 | $2.35 |
| LTC2901-4CGN#PBF | SSOP | 16 | C | $2.95 | $2.35 |
| LTC2901-4CGN#TR | SSOP | 16 | C | $2.41 | |
| LTC2901-4CGN#TRPBF | SSOP | 16 | C | $2.41 | |
| LTC2901-4IGN | SSOP | 16 | I | $3.40 | $2.70 |
| LTC2901-4IGN#PBF | SSOP | 16 | I | $3.40 | $2.70 |
| LTC2901-4IGN#TR | SSOP | 16 | I | $2.76 | |
| LTC2901-4IGN#TRPBF | SSOP | 16 | I | $2.76 |
LTC2901 数据手册及相关资料下载
- 数据手册(英文) : LTC2901 - Programmable Quad Supply Monitor with Adjustable Reset and Watchdog Timers.PDF
- 可靠性数据 : R413 Reliability Data .PDF
- 产品选型卡 : High Voltage Surge Stoppers.PDF
- 产品选型卡 : Voltage Monitors & Supervisors Quick Guide.PDF
