LTC2970 双通道 I2C 电源监视器和裕度调节控制器
LTC®2970 是一款双通道电源监视器和裕度调节控制器，具有一个与 SMBus 相兼容的I2C 总线接口。一个低漂移、片内基准和 14 位 ΔΣ A/D 转换器提供了电源电压、负载电流或内部芯片温度的精准测量。故障管理功能允许针对可配置过压和欠压故障条件来确定 ALERT。两个电压缓冲、8 位 IDAC 实现了 DC/DC 转换器输出电压的高准确度设置。通过配置，可以使这些 IDAC 采用 ADC 来自动地把电源保持于期望的电压值。LTC2970-1 增加了一种跟踪功能，该功能可用于以一种受控的方式来接通或关断多个电源。
通过 ASEL0 和 ASEL1 引脚的搭接，可将总线地址设定为 9 种可能组合中的一种。LTC2970/LTC2970-1 采用 24 引脚、4mm x 5mm QFN 封装。
产品特点 Features

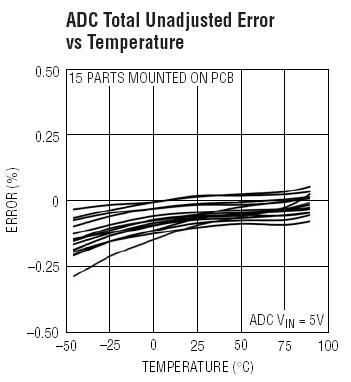

参数 |
应用

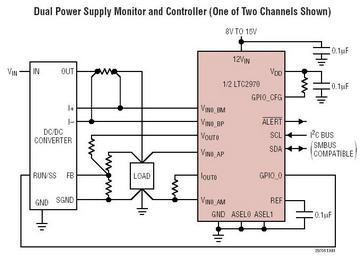

典型应用图 |
LTC2970 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC2970CUFD | QFN | 24 | C | $5.70 | $3.99 |
| LTC2970CUFD#PBF | QFN | 24 | C | $5.70 | $3.99 |
| LTC2970CUFD#TR | QFN | 24 | C | $4.05 | |
| LTC2970CUFD#TRPBF | QFN | 24 | C | $4.05 | |
| LTC2970CUFD-1 | QFN | 24 | C | $5.70 | $3.99 |
| LTC2970CUFD-1#PBF | QFN | 24 | C | $5.70 | $3.99 |
| LTC2970CUFD-1#TR | QFN | 24 | C | $4.05 | |
| LTC2970CUFD-1#TRPBF | QFN | 24 | C | $4.05 | |
| LTC2970IUFD | QFN | 24 | I | $6.84 | $4.79 |
| LTC2970IUFD#PBF | QFN | 24 | I | $6.84 | $4.79 |
| LTC2970IUFD#TR | QFN | 24 | I | $4.85 | |
| LTC2970IUFD#TRPBF | QFN | 24 | I | $4.85 | |
| LTC2970IUFD-1 | QFN | 24 | I | $6.84 | $4.79 |
| LTC2970IUFD-1#PBF | QFN | 24 | I | $6.84 | $4.79 |
| LTC2970IUFD-1#TR | QFN | 24 | I | $4.85 | |
| LTC2970IUFD-1#TRPBF | QFN | 24 | I | $4.85 |
LTC2970 数据手册及相关资料下载
- 数据手册(英文) : LTC2970/LTC2970-1 - Dual I2C Power Supply Monitor and Margining Controller.PDF
- 可靠性数据 : R544 Reliability Data .PDF
- 产品选型卡 : Voltage Monitors & Supervisors Quick Guide.PDF
