LTC3625-1 具自动电池平衡功能的 1A、高效率、两节超级电容器充电器

LTC®3625/LTC3625-1 是可编程超级电容器充电器,专为从一个 2.7V 至 5.5V 输入电源将两个串联超级电容器充电至一个固定输出电压 (可选择 4.8V/5.3V 或 4V/4.5V) 而设计。自动电池平衡功能可在实现充电速率最大化的同时防止任一个超级电容器遭受过压损坏。无需使用平衡电阻器。

高效率、高充电电流、低静态电流和极低的外部组件数目 (一个电感器、VIN 上的一个旁路电容器和一个编程电阻器) 使得 LTC3625/LTC3625-1 非常适合小外形的后备或高峰值功率系统。

充电电流/最大输入电流水平利用一个外部电阻器来设置。当输入电源拿掉和/或 EN 引脚为低电平时,LTC3625/LTC3625-1 将自动进入一种低电流状态,此时从超级电容器吸收的电流小于 1μA。

LTC3625/LTC3625-1 采用紧凑型 12 引脚3mm x 4mm x 0.75mm DFN 封装。

产品特点 Features
  • 两个串联超级电容器的高效率升压/降压充电
  • 自动电池平衡可防止电容器在充电期间出现过压状况
  • 高达 500mA (单个电感器)、1A (双电感器) 的可编程充电电流
  • VIN = 2.7V 至 5.5V
  • 每节超级电容器可选的 2.4V/2.65V 稳压 (LTC3625)
  • 每节超级电容器可选的 2V/2.25V 稳压 (LTC3625-1)
  • 低的无负载静态电流:23μA
  • 在停机模式中 IVOUT、IVIN < 1μA
  • 扁平 12 引脚 3mm x 4mm DFN 封装
参数

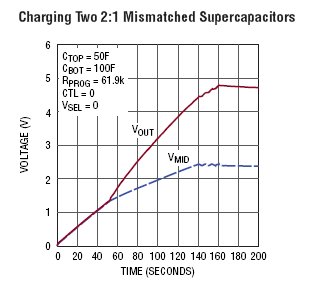

LTC3625 参数
应用
  • 服务器、RAID 系统、海量存储器、高电流后备电源
  • 固态硬盘驱动器
  • 无线功率表
  • 高峰值功率升压电源
典型应用图

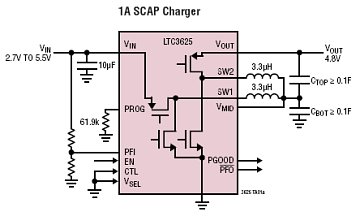

LTC3625 典型应用
LTC3625-1 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC3625EDE#PBF DFN 12 E $4.29 $3.00
LTC3625EDE#TRPBF DFN 12 E $3.06
LTC3625EDE-1#PBF DFN 12 E $4.29 $3.00
LTC3625EDE-1#TRPBF DFN 12 E $3.06
LTC3625IDE#PBF DFN 12 I $4.93 $3.45
LTC3625IDE#TRPBF DFN 12 I $3.51
LTC3625IDE-1#PBF DFN 12 I $4.93 $3.45
LTC3625IDE-1#TRPBF DFN 12 I $3.51
LTC3625-1 数据手册及相关资料下载
  1. 数据手册 (英文) : LTC3625/LTC3625-1 - 1A High Efficiency 2-Cell Supercapacitor Charger with Automatic Cell Balancing.PDF
  2. 设计要点 (中文) : DN487 - 基于超级电容的后备电源可防止 RAID 系统中的数据丢失.PDF
  3. 可靠性数据 : R540 Reliability Data .PDF
  4. 产品选型卡 : Energy Harvesting Portfolio.PDF
