具有可编程逻辑和USB的uPSD3400系列8032微控制器

ST 意法 uPSD系列单片机选购指南
器件 概述
拥有16位内部指令路径,能够从单个存储器周期中获得2字节指令,因此性能比μPSD3300系列略好。另外,μPSD3400 Turbo Plus系列支持全速USB 2.0(12Mbp)。μPSD3400是一款功能强大的8051级微控制器,带有全速USB接口。其灵活的存储器架构、可编程逻辑,以及齐全的外设(包括模拟和监控功能)使得μPSD3400成为各种嵌入式控制应用的理想解决方案。

关键特性:
  1. 快速40MHz 4指令周期Turbo 8032 MCU核加上16位内部地址数据总线
  2. 最大256KB闪存加上32KB二级闪存
  3. 32KB SRAM(备用电池支持)
  4. 通过JTAG进行片上调试
  5. 通过JTAG进行系统内编程
  6. 片上可编程逻辑
  7. 增强型可编程计数器阵列(PCA)
  8. USB FS, I²C, UART (x2), SPI和IrDA接口
  9. 10位ADC
关键优越性
  1. 三倍于标准8032核的性能,并且可在单次循球中读取2字节指令
  2. 双重独立闪存支持现场编程和EEPROM仿真
  3. 面向串行通信提供充足的缓冲存储
  4. 无需价格高昂的外部硬件仿真器
  5. 无需插槽和预编程存储器以及逻辑器件
  6. 无需小型PLD、PAL和74xxx系列分立逻辑器件
  7. 将计数器/计时器的数量从3个扩展至9个,并且增强了PWM功能
  8. 可与几乎所有MCU外设连接
  9. 快达6usec的转换速率可获得166KHz的采样率
μPSD3422E Turbo Plus series Fast Turbo 8032 MCU with USB and programmable logic
μPSD3422EV Turbo Plus series Fast Turbo 8032 MCU with USB and programmable logic
μPSD3433E Turbo Plus series Fast Turbo 8032 MCU with USB and programmable logic
μPSD3433EV Turbo Plus series Fast Turbo 8032 MCU with USB and programmable logic
μPSD3434E Turbo Plus series Fast Turbo 8032 MCU with USB and programmable logic
μPSD3434EV Turbo Plus series Fast Turbo 8032 MCU with USB and programmable logic
μPSD3454EV Turbo Plus series Fast Turbo 8032 MCU with USB and programmable logic
μPSD3454E Turbo Plus series Fast Turbo 8032 MCU with USB and programmable logic
μPSD3400 单片机概述
意法半导体 (纽约证券交易所: STM)在其著名的μPSD系列产品的基础上又推出了μPSD3400 Turbo Plus 系列。μPSD系列是一个系列嵌入闪存的8051级微控制器,具有系统级的集成规模,闪存和SRAM的存储密度(分别达到256和32千字节)居世界领先水平,目标应用为通用8位嵌入式应用。μPSD3400 Turbo Plus 的处理能力高达10 MIPS(每秒处理1000万条指令),同时提供全速USB接口控制器。
新的μPSD3400 Turbo Plus 系列适合各种嵌入式应用,特别适合需要大容量存储的应用领域。应用实例包括工业控制器和电子收款机外设,如机器终端、热敏打印机、条形码扫描仪和读卡器。具有可编程逻辑和USB的uPSD3400系列8032微控制器
μPSD3400 Turbo Plus 系列的内核是一个每条指令4次循环的40-MHz 8032 MCU,这个IC通过在内部增加一个每次存储循环可以取用2个字节指令的16位通道进一步增强了这个高性能内核的处理能力,更宽的通道结合预取队列和分支高速缓存,将内核的处理性能提高到9 MIPS, 最高处理性能达到10 MIPS。
μPSD3400 Turbo Plus 系列支持全速USB 2.0标准 (12-Mbps),这个USB控制器提供一对10端点线对(输入/输出),每条线都有各自的64字节FIFO,包括控制、中断和块传输支持。
该器件的JTAG接口具有高速指令跟踪功能,支持系统内编程和MCU核心调试,因此不再需要一个硬件在线仿真器(ICE)。
μPSD3400 系列基于ST独有的可编程系统器件(PSD)体系结构,配备闪存体相互独立的双体闪存、8千字节SRAM和3000多门16个宏单元的逻辑门。双体闪存架构和可编程解码逻辑支持真正的“应用中编程” (IAP)所需的读写并行存取功能。集成的解码PLD(可编程逻辑器件)执行存储器交换任务,能够把任何闪存或SRAM存储器的扇区分配给任何存储页面或存储体上的任何地址。此外,几乎可以按任何比例要求把闪存分配给8032代码空间或数据空间,这是μPSD产品所有的特性:。
其它外设包括一个16位可编程计数器阵列(PCA)、一个8通道10位解析率的模数转换器,以及若干个SPI和IrDA接口、六个PWM(脉宽调制)通道、一个I²C(智能接口控制器)主/从总线控制器、两个标准UART(通用异步收发器)、看门狗定时器和低压检测器等监控功能、45个通用输入输出引脚。
设计人员可以使用有16个宏单元的CPLD取代外部粘结逻辑器件,如22V10 PLD, 20L8 PAL以及 74系列逻辑分立IC。CPLD阵列执行的一般功能包括状态机、移位器兼计数器、键盘及控制面板接口、外设片选、时钟分频器、多路复用器以及握手延时电路。

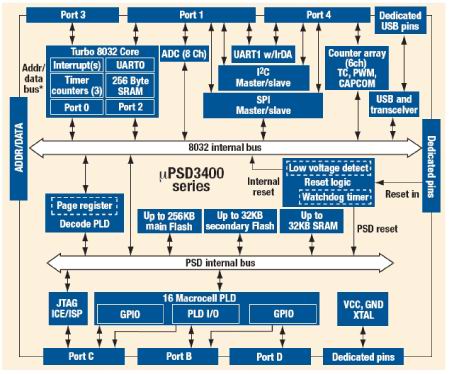

  1. μPSD3400功能框图 .jpg

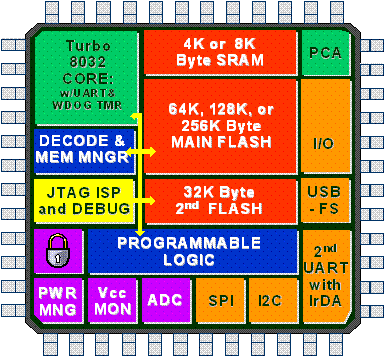

  2. μPSD3400内部结构 .gif
