AT91RM9200 开发板（A 版本）

（订购型号：DMC-9200-A）

AT91RM9200 是Atmel公司基于ARM920T核的高性能、低功耗16／32位RISC(精简指令集计算机)微处理器，内部集成丰富的外设资源，适用于要求外设资源丰富、功耗低、工作严格稳定的工业控制等方面，如嵌入式工业控制、医疗设备、网络通信、移动计算等。

AT91RM9200 微处理器最高主频为180 MHz，其双向、32位外部数据总线支持8位、16 位、32位数据宽度，26位地址总线可以对最大64 MB空间寻址。

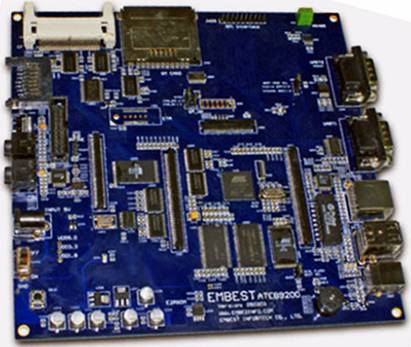

AT91RM9200 片内集成了非常丰富的外围功能模块，包括全功能MMU虚拟内存管理单元、内部16 kBSRAM和128 kB ROM、EBI接口控制器、增强的时钟和PMC(电源管理控制器)，带有2 个PLL(锁相坏)的片内振荡器，4 个可编程的外部时钟信号，包括定时中断、看门狗、秒计数器的系统定时器，带报警中断的实时时钟，带有8 级优先级、可单个屏蔽中断源的AIC(先进中断控制器)，7 个外部中断源和1个快速中断源，4 个32 位的IO 控制器，20通道外围数据控制器(PDC或DMA)，1 个10 Mbit·s-1／100 Mbit·s-1以太网控制器，1个USB 2.0 主机接口，1个USB 2.0 设备接口，2 个多媒体卡接口，3个SSC(同步串行口控制器)(兼容IIS)，4个UASRT(通用同步／异步串行口)，1个主／从SPI(串行设备接口)，1个两线串行接口TWI(主模式)，JTAG／ICE接口等。 AT91RM9200 开发工具

AT91RM9200 开发板硬件规格

ATEB9200-II：16-/32-bit ARM920T内核，最高频率支持 180MHZ
2M Flash ：采用 Atmel 公司的 AT49BV162A
32M SDRAM ，最大可支持 64M
Data Flash 8M （ AT45DB642 ）
1个串行存储器接口（SMI，可用于启动）
USB 2.0 ：2个 USB HOST，1个 USB Device
2个串口：其中一个为简单接口，另一个为全接线接口，可接RS232 MODEM
1个 IRDA 红外接口
1个 RS485 接口
16×2字符LCD
1个 SPI 接口
1个蜂鸣器（报警使用）
TWI 总线读写 E2PROM
1个 10/100M 以太网接口模块
AC97 模块
SD/MMC 卡接口
CF卡接口
SM卡接口
I/O端口：通过插座全部扩出来，以外扩子板等
ETM调试接口，可以采用高级开发调试软件进行开发
20 针标准 JTAG 接口
工作电压：DC5.0V

AT91RM9200 开发板软件特性

U-boot程序（含源代码）
Linux程序（含源代码）
USB驱动程序
USB HOST和USB Device通讯示例程序
USB Device从接口和PC通讯示例程序
串口通讯程序
中断唤醒程序程序
以太网通讯程序
ARM9 MMU测试程序
SPI测试程序
Data Flash读写程序
I2C读写E2PROM程序
原理图、各芯片数据手册
