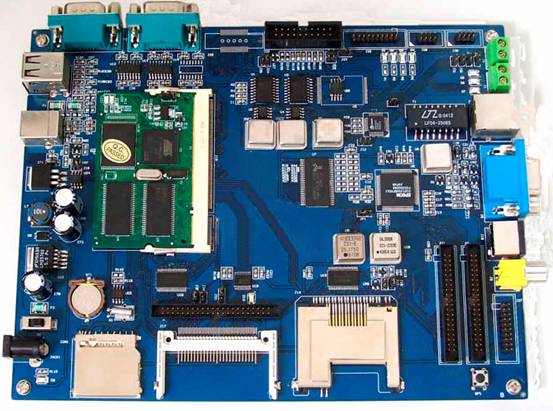

AT91RM9200 开发板（B 版本）
（订购型号：DMC-9200-B）
DMC-EBD9200开发板有CF卡、SD卡、SMC卡（Nand flash)、LCD、VGA、Video、USB、串口等丰富的外设资源，尤其是LCD控制器采用Epson的S1D13506，可提供最大800*600的LCD分辨率，同时还具有TV和CRT显示接口。在软件方面，除了提供详细的ADS1.2下的各种外设测试代码，同时DMC-EBD9200开发板是国内唯一支持Linux+uC/OS-II+Vxworks在内的三大操作系统的多功能开发平台。
AT91RM9200处理器介绍
- 内部集成了一个ARM920T—ARM Thumb处理器
– 在180 MHz时运行速度高达200 MIPS
– 内带16KB的数据Cache，16KB指令Cache，写缓冲区
– 全功能的MMU
– 片内带有Debug通信通道的Emulator
– 嵌入式Trace Macrocell (仅对于256-ball BGA封装模式 - 内部 Memories
– 16KB的SRAM和128KB的ROM - 外部总线EBI接口
– 支持SDRAM, Static Memory, Burst Flash, Glueless Connection to CompactFlash?, SmartMediay and NAND Flash - 系统设备的增强功能
– 增强型的时钟产生器和电源管理控制器
– 带有两个PLL的在片振荡器
– 慢速的时钟操作模式和软件电源优化能力
– 四个可编程的外部时钟信号
– 包括周期性中断、看门狗和第二计数器的系统定时器
– 带有报警中断的实时时钟
– 调试单元，两线UART和支持Debug调试通道
– 带有8个优先级、可单个屏蔽中断源、Spurious中断保护的先进中断控制器
– 7个外部中断源和一个快速中断源
– 四个32位的PIO控制器可以达到122个可编程I/O引脚（每个都有输入控制、可中断及开路的输出能力）
– 20通道的外部数据控制器(DMA) - 10M/100M网卡
– Media Independent Interface (MII) or Reduced Media Independent Interface (RMII)
– 集成28字节的FIFOs和直接用于收发DMA通道 - USB 2.0主口2个(12 M-bits/秒)
–两个在片的收发器(208脚的PQFP封装只有一个)
–集成的FIFOs和DMA通道 - USB 2.0从口1 个
–在片收发器, 2-KB可配置集成的FIFOs - Multimedia Card Interface (MCI)– Automatic Protocol Control and Fast Automatic Data Transfers– MMC and SD Memory Card-compliant, Supports Up to Two SD Memory Cards
- 3个异步的串行控制器(SSC)
– 对于每个收发器的独立的时钟和帧信号
– I2S Analog Interface Support, Time Division Multiplex Support
– High-speed Continuous Data Stream Capabilities with 32-bit Data Transfer - Four Universal Synchronous/Asynchronous Receiver/Transmitters (USART)
– Support for ISO7816 T0/T1 Smart Card
– Hardware and Software Handshaking
– RS485支持, IrDA速度可达115 Kbps
– Full Modem Control Lines on USART1 - SPI接口
– 8/16位可编程数据长度, 4个外设芯片选择 - 2 个3通道的定时/计数器(TC)
– 3个外部时钟输入，每个I/O通道有两个可以复用的I/O口
–双PWM生成，捕获/波形模式，向上和向下计数兼容 - Two-wire Interface (TWI)
– 主模式支持，所有2线的Atmel EEPROMs支持 IEEE 1149.1 JTAG Boundary Scan on All Digital Pins Power Supplies
– 1.65V到1.95V for VDDCORE, VDDOSC and VDDPLL
– 1.65V到3.6V for VDDIOP (外设I/Os) and for VDDIOM (内存I/Os)
– Available in a 208-lead PQFP or 256-ball BGA Package
AT91RM9200 开发板主要功能
- 基于AT91RM9200的EBD9200开发板
- 处理器运行频率180 MHz
- 总线运行频率 60 MHz
- 标准的直流稳压电源(9-12V)
- 在板的SDRAM, DataFlash? and EEPROM内存
- USB (2个主口和1个从口)快速网络，串口等接口
- 显卡扩展：可同时接VGA，LCD，AV端子、S端子
- CAN Bus总线接口
- IDE/CF卡、SD卡、SMC卡接口
- JTAG/ICE, DBGU调试接口
AT91RM9200 开发板扩展插槽
- AT91RM9200处理器
AT91RM9200 开发板技术支持
- AT91RM9200 产品主页
- AT91RM9200 数据手册DataSheet 下载. PDF(完整版)
- ARM 公司ARM920T 核微处理器产品介绍. PDF
- ARM920T 嵌入式微控制器内部结构. PDF
