AT91RM9200 嵌入式开发板(F 版本)

(订购型号:DMC-9200-F

AT91RM9200 开发板(F 版本)是一款定位及数据采集无线传输套件。该平台面向需要位置信息并获取现场参数以及将终端无线联网或传送信息的场合,集合GPS定位、数据采集、无线网络数据传输等几种应用。工业级,H9200F+模块板。基于H9200F扩展CDMA/GPRS+GPS模块板,具备H9200F所有功能,集合GPS定位、数据采集、无线网络数据传输等多种综合应用,企业项目参考型客户推荐。

AT91RM9200 开发板(F 版本)典型应用

适用群体:企业用户、项目参考型;面向场合:电力、石化、水利、环保、市政、交通、勘探、工业自动化、测控等;

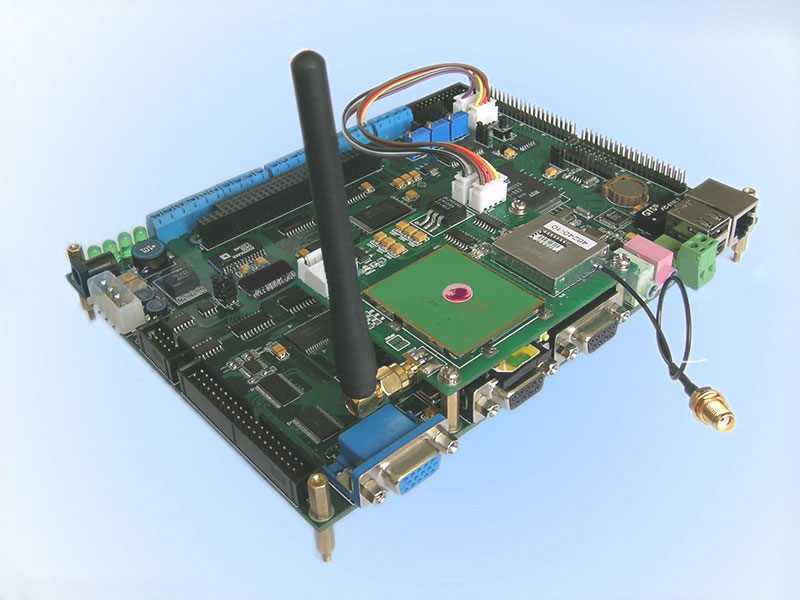

AT91RM9200嵌入式开发板 点击放大

AT91RM9200 开发板(F 版本)硬件规格
硬件部件 功能描述 备注
GPS 独立GPS模块 输出位置、速度、时间; 100mW @ 3.3V; 26 mm x 26mm x 6mm
CDMA CDMA无线模块 Qualcomm公司MSM6025; 153.6Kbps; 37.5mm x 42.5mm x 2.8mm
主处理器 ARM RISC ARM920T内核,主频最高可达180MHz(200MIPS),工业级
ROM NOR FLASH,4M NAND Flash,64M 可根据用户需求,改变NOR和NAND Flash的容量大小; Nor Flash:1MB~8MB可选; NAND Flash:32MB~2GB可选。
SDRAM SDRAM,32M 32/64MB可选
以太网 10/100Mbps自适应以太网接口 内嵌MAC,外接PHY
USB Host 支持USB主方式通信 一个USB Host接口(USB2.0协议,12Mbps)
USB Slave 支持USB从方式通信 一个USB Slave接口(USB2.0协议,12Mbps)
UART 支持异步串行通信 5通道UART,包含1通道全功能接口,1通道RS485接口
音频接口 支持音频信号输入、输出 音频输入接口(粉红色)支持MIC输入; 音频输出接口(淡绿色)支持耳机输出。
ADC 16路12位ADC 支持单、双极性的电压信号(-10V~10V); 电流信号(4~20mA)输入。
DAC 1路16位DAC 支持电压信号、电流信号(4~20mA)输出
PC104接口 支持标准PC104模块扩展
IIC接口 支持IIC器件连接 外接AT24C01
复位按钮 用户按键,系统复位
RTC 为系统提供实时时钟基准 独立的IIC接口RTC,后备锂电池
电源输入接口 用于提供系统电源 支持DC 5V电源输入或DC 5V、12V、-12V电源输入
电源输出接口 用于提供系统扩展电源 支持DC 12V、5V、3.3V电源输出
JTAG接口 支持JTAG调试与开发 标准20针定义
工作温度 -40 oC~85oC 工业级
相对湿度 5%~90% 40 oC无凝结
AT91RM9200 开发板(F 版本)软件参数
软件部件 功能描述 备注
BootLoader 传输协议 支持与PC机的串行传输、以太网络传输
软件升级 支持在线更新Flash
其他功能 各种启动参数设置,用户操作命令接口等
嵌入式 Linux操作系统 Linux Kernel 2.4.19 嵌入式操作系统内核
文件系统 Nor Flash、NAND Flash支持YAFS/JFFS2文件系统
协议支持 支持完整的TCP/IP协议栈
基于Linux的 设备驱动程序 UART驱动 支持各个串口的通信
以太网驱动 支持以太网通信
USB驱动 USB主机OCHI驱动 USB设备驱动,包括U盘,移动硬盘,摄像头等
音频驱动 支持音频录、放功能
ADC驱动程序 支持系统的ADC功能
DAC驱动程序 支持系统的DAC功能
GPIO驱动程序 支持GPIO的输入/输出操作
RTC驱动程序 支持RTC的设置读取
其他部件的驱动程序
GPS驱动程序
CDMA模块驱动程序
基于Linux的 应用程序 Busybox Busybox 1.00,组合了几乎所有的Linux基本命令
UART测试例程 实现系统与串行设备的通信
以太网测试例程 实现系统与远端主机的以太网通信
USB测试例程 实现系统对U盘读写
音频测试例程 实现系统的录音与播放
ADC测试例程 实现系统的A/D转换
DAC测试例程 实现系统的D/A转换
GPIO测试例程 实现系统的GPIO功能
RTC测试例程 实现RTC的设置与读取
AT91RM9200 开发板(F 版本)开发套件包含的内容
AT91RM9200 开发板(F 版本)开发板技术支持
