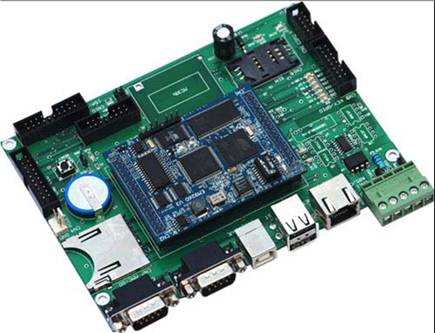

AT91SAM9260 嵌入式开发板（C 版本）

（订购型号：DMC-9260-C）

AT91SAM9260 ARM工控主板是一款功能齐全、体积小巧、性能稳定、超低价格的嵌入式模块产品。模块硬件完全按工业级标准设计，CPU采用了ATMEL公司32位工业级ARM9芯片（AT91SAM9260），主频达到200MHz，PCB板经精心优化设计，除提供全面、高效的功能之外，还较好地控制了模块功耗。

配备了完备的通讯和输入输出接口，包括1个100M快速以太网，6个标准异步串口，1个CAN总线接口，2个USB HOST及1个USB Device接口，能够满足大多数工业应用的需要。同时，EM9260还提供了LCD接口（支持大多数单色和部分彩色LCD）以及矩阵键盘接口，使用户很容易构成所需的智能终端。EM9260板上带有64MB系统内存、256MB FLASH存储空间，并支持SD卡应用存储扩展。EM9260的精简ISA扩展总线则为客户扩展各种应用单元提供了简单高效的手段，用户可以不加任何接口电路，就与大多数的通讯接口控制芯片、AD-DA、DIO等器件直接相连或者进行双CAN扩展、多串口扩展以及多网口扩展等应用扩展。此外，EM9260有最多28位GPIO以及2路单端输入10-bit AD通道（与精简ISA总线复用，通过软件配置），实现多种应用组合。

CPU单元

工业级Atmel ARM9，32位CPU，主频200MHz
64MB系统内存，256MB NAND FLASH
预装WINDOWS CE实时多任务实时操作系统
支持包括eVC在内的多种应用程序开发工具
提供标准SD卡插座，即插即用
USB接口支持U盘即插即用
实时时钟RTC，具有掉电保护功能

通讯接口配置

10M/100M自适应快速以太网接口（100BASE-TX）
2个USB HOST接口，其中一个USB与CAN复用管脚
1个USB Device接口，支持ActiveSync
1个系统专用调试维护串口
5个用户可用标准UART串口
COM2，9线制，TTL接口，一般使用该端口接GPRS/CDMA模块
COM3，3线制RS232接口
COM4，TTL接口，一般使用该端口作RS485扩展
COM5，TTL接口，与GPIO0和GPIO1复用管脚
COM6，TTL接口，与GPIO2和GPIO3复用管脚
1个CAN接口，支持CAN2.0B

显示键盘单元

专用LCD接口，直接支持各种低成本单色LCD，模拟彩色LCD
多种显示格式，如128×64、320×240、240×128、192×64等
利用GPIO可方便实现简单键盘输入

扩展总线与DIO单元

精简ISA扩展总线，支持2个独立的外设扩展区域CS0#和CS1#
总线读写周期：500ns
可直接连接英创公司的典型外设模块，如AD模块、数字IO模块等
可软件配置的DIO，包含在4个端口（P2-P5）中，最多28位
2路单端输入10-bit AD通道，与P4.5、P4.6复用管脚

软件环境

预装Windows CE实时多任务操作系统
提供相应SDK开发包，包括各种接口驱动程序API
支持eVC作为基本的应用程序开发环境，支持包括MFC在内的各种典型的Windows应用程序框架
支持以太网源码调试
支持微软的远程调试工具集，实现对目标板的文件、注册表、进程及线程的管理
对基于以太网、串口的各种TCP/IP网络应用，支持标准WinSock用户API
提供典型应用参考程序源码
