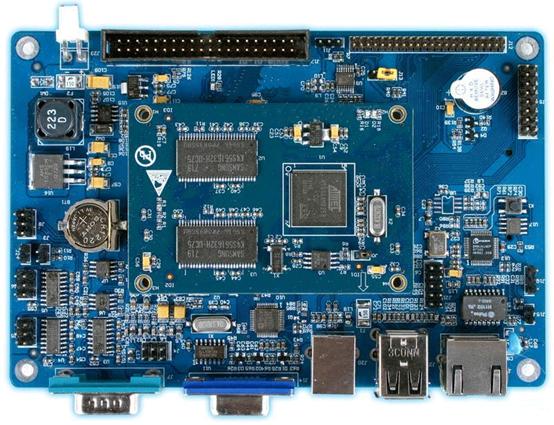

AT91SAM9263 嵌入式开发板（E版本）
（订购型号：DMC-9263-E）
AT91SAM9263 嵌入式开发板采用ATMEL公司AT91SAM9263处理器，最新ARM926EJ-S arm 内核, 运行在200MHz时拥有220MIPS的运算性能,具有DSP扩展指令，JAVA硬件加速。
AT91SAM9263有能力连接多种内存设备，大容量硬盘设备，嵌入有LCD控制器，图像传感器接口，标准外设接口，多媒体卡接口，CAN控制器，两个EBI使ARM9 CPU和图形处理器可同时、并行工作：一个是系统内存接口，另一个则是人机接口。第二个接口使LCD控制器和CPU无需共享内存，同时使可用的CPU MIPS增长20%到40%，从而具有超强的显示功能优于三星系列ARM9。
AT91SAM9263 嵌入式开发板典型应用：
AT91SAM9263 嵌入式开发板本身具有开放、集成度高、尺寸小、可扩展性强、低功耗等特点。已经广泛应用于纺织行业、数控行业、汽车电子、工业触摸屏控制系统、机器人视觉、媒体处理无线应用、数字家电、车载设备、通信设备、网络终端等场合。
AT91SAM9263 嵌入式开发板硬件规格：
AT91SAM9263 嵌入式开发板核心板：
- 采用BGA (球栅阵列)封装 ATMEL ATMEL AT91SAM9263处理器，内核为ARM926EJ-S arm，主频200MHz；
- 板载2片16Mx16bits SDRAM,133MHZ,共64MB，可换为工业级芯片；
- 板载64M ×8 Bits NandFlash(K9F1208),可根据用户要求选配其他容量Nandflash或工业级芯片；
- 板载2MB DataFlash；
- 采用高精度6层板工艺，使其具有最佳的电气性能和抗干扰性能；
- 核心板短边各采用一条2 2x100PIN接插件，接插件经过350℃高温测试，抗震测试，性能优良，适合用户在工业/民用场合使用；
- 核心板尺寸：80mm*53mm,仅为名片大小，适合各种嵌入式场合使用；
- 电源：3.3V供电，超低功耗。
| 调试串口 | 1 | 用于程序下载，串口通信开发； |
| AUDIO接口 | 2 | AC'97双声道音频输入/输出； |
| VGA接口 | 支持普通CRT显示器，方便您的调试工作； | |
| 2路USB HOST接口、1路USB Device接口 | 4、5 | 完全兼容OHCI USB 2.0 Full-Speed 规格（12Mbps），支持主/从双功能，可通过USB Device直接将数据下载到主板FLASH中； |
| 以太网接口 | 6 | 10/100M以太网接口，用集成隔离变压器的RJ45接口，并带有ACT、LINK指示灯，用于程序下载，网络通信应用； |
| CAN-Bus接口 | 8 | 支持CAN2.0A/B协议； |
| JTAG接口 | 9 | 10针，便于您的仿真和调试； |
| 复位按妞 | 10 | 提供复位电路和看门狗功能； |
| 8*8矩阵键盘接口 | 11 | 用于连接键盘输入，或作为I/O口输入/输出； |
| TFT-LCD/触摸屏接口 | 12 | 一个44 Pins插槽引出了LCD和touch的全部信号，显示更稳定,分辨率最大支持2048＊2048，支持18位或24位真彩色LCD； 板载触摸屏接口，支持4/5线触摸屏； |
| IDE接口 | 1 | 连接IDE 设备 用于IDE 总线设备挂载； |
| 电源输入 | 14 | 电源：+12V供电，可支持+6V~+25V宽范围电压供电 |
| 实时时钟 | 15 | 板载实时时钟（带有后备锂电池； |
| BOOTMODE SELECT | 16 | 功能脚 |
| RS485 | 17 | 485 接口 485 总线开发应用； |
| JTAGSEL | 18 | 功能脚 |
| 3路RS232串口 | 19、20 | 全部经过RS232电平转换输出，其中2路直接接入485串口可选择RS485输出，USART支持RS485和ISO7816协议； |
| SD卡插 | 背面 | 用于扩展存贮容量； |
| CF卡插槽 | 背 | 用于扩展存贮容量； |
AT91SAM9263 嵌入式开发板软件特性：
- 软件及技术支持：
支持LINUX2.6 操作系统；
支持WINCE5.0 操作系统；
可提供WINCE5.0操作系统BSP包，LINUX 2.6全部源代码； - 接口底板原理图及元器件封装库；
- WINCE SDK/LINUX编译工具；
- 下载工具软件；
- QT 开发环境；
- 全部接口测试程序；
- 开机画面设置；可根据客户要求，辅助开发相关驱动；
- 可根据客户要求量身定做接口板，并提供接口板的原理图；
