S3C2440 嵌入式开发板(C版本)
订购型号：DMC-2440-C

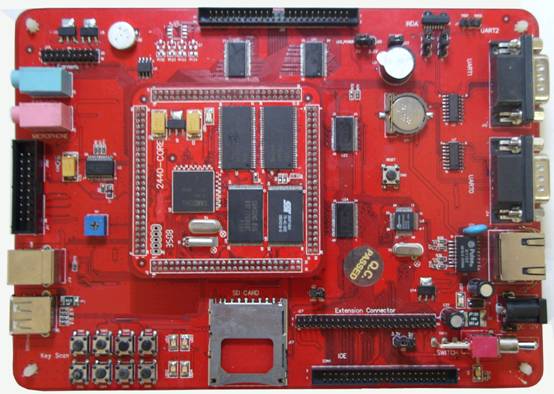

DMC-S3C2440-C开发平台采用核心板＋周边底板的模式，核心板为6层板，周边底板为2层板。本平台严格按照3C及CE认证要求，同时严格满足信号完整性，经过有多年相关经验的专业人士精心设计而成。外围周边非常丰富，功能强大，适用于各种手持设备、消费电子和工业控制设备的开发。
本平台支持的操作系统为：WinCE 5.0 linux 2.6,具有领先的软件优势与硬件优势，适合产品的开发与升级。
本平台分为核心板和底板，具体硬件参数如下：
核心板硬件参数
- 中央处理器CPU：Samsung S3C2440A,核心ARM920T，典型主频400MHz
- SDRAM:64MB
- FLASH：
NOR FLASH: 2M 字节，用于存放bootloader
NAND FLASH：64M 字节（K9F1208，用户可自己更换为16M、32M 或128M的NandFlash）
底板硬件参数
- LCD接口：可接从3.5到12.1寸的TFT、STN屏；标配TFT 3.5 ’(320*240)屏
- 触摸屏：四线电阻式
- Audio：采用 IIS 接口芯片 UDA1341，一路立体声音频输出接口可接耳机或音箱；支持录音，话筒输入接口可接麦克风
- USB HOST：一个 HOST USB1.1 接口，采用自恢复保险器件保护对外供电系统
- USB CLIENT：一个Device USB1.1界面
- 摄像头接口：一个2 毫米间距双排插座用作摄像头扩展，用户可使用这个扩展口连接其他型号摄像头
- 串口：
两个五线异步串行口，波特率高达 115200bps；
一个 IRDA 红外线数据通讯口 - 红外通信接口：1个
- 以太网口：一个 100M 网口，采用 DM9000，带联接和传输指示灯
- SD/MMC卡接口：一个 SD 卡接口，可接 2G SD 卡
- IDE接口：一个44芯标准2.0英寸IDE接口，可接硬盘或光驱，可支持160G的大容量，可接笔记本硬盘
- A/D：可调电阻接到 ADC 引脚上用来验证模数转换
- 键盘：2x4矩阵键盘
- EEPROM：I2C接口24C02
- JTAG接口：一个 20 芯 Multi－ICE 标准 JTAG 接口，支持ADS1.2，SDT2.51 等调试
- RTC时钟：内部实时时钟（带有后备锂电池）
- LED：电源和工作指示灯若干
- 蜂鸣器:1个,PWM控制
- 麦克风：1个
- Reset 电路: 采用手动重置和芯片复位相结合的方式，芯片采用MAX811，复位稳定可靠
- 扩展接口：引出用户需要的信号，包括总线，中断，I/O等信号
- 电源界面：12V 电源供电，带电源开关和指示灯；
软件资源
所支持操作系统：
- 支持WinCE5.0；
- 支持Linux2.6
- 非操作系统： ADS1.2
WinCE5.0操作系统
- 板级支持包：WinCE 5.0 BSP
- 设备驱动（Device Driver）：Ethernet, USB Host, USB Slave, Serial Port, LCD, Touch Screen, Audio, SD/MMC port, IRDA, IDE, Camera,RTC,Keypad等
- 支持MP3播放和MP4视频播放
- 支持多种网络应用，比如HTTP
- 内核：Linux2.6
- 系统引导程序：Boot Loader (源代码)
- 文件系统：CRAMFS
- GUI：QT
- 设备驱动（Device Driver）：Ethernet, USB Host, Serial Port, LCD, Touch Screen,Audio, SD/MMC port, IDE/CF, Camera,RTC,Keypad 等
- 支持MP3 播放和MP4 视频播放
- 支持多种网络应用，比如HTTP
- 非操作系统测试软件：包括如下测试：RTC 实时时钟测试、按键测试（中断测试）、蜂鸣器测试、SD 卡读写测试、ADC 模数转换器测试、音频播放wav 音乐测试、音频录音测试、IrDA 红外测试、触摸屏测试、TFT 液晶屏测试、VGA 测试、摄像头测试等等；
装箱清单
- DMC-2440-C核心板 1块
- DMC-2440-C底板 1块； （标配）
- DMC-2440-C用户光盘 1张； （标配）
- TFT LCD液晶显示屏，可选配3.5’，4.3’,7’，10.4’等屏，均带触摸屏；（选配）
- SUPER JTAG 调试头（带 20 芯排线） 1个；（标配）
- 并口线（一边是公头一边是母头，一对一） 1条；（标配）
- 串口线(两边都是母头，交叉串口线) 1条；（标配）
- 网线(交叉网线) 1条；（标配）
- USB 线 1条；（标配）
- 12V 直流电源 1个；（标配）
- 触摸笔 1支；（标配）
- 包装盒 1个；（标配）
