TGA2510-TS Ku 波段2W功率放大器

技术特性
  • 34 dBm midband Psat
  • 26 dB nominal gain
  • 7 dB typical input return loss
  • 12 dB typical output return loss
  • 12.5 to 17 GHz frequency range
  • Directional power detector with reference
  • 0.25um pHEMT 3MI technology
  • Bias conditions: 7.5 V, 650 mA
  • Thermal spreader dimensions: 2.159 x 1.499 mm
应用领域 APPLICATION
  • Point-to-Point Radio
  • VSAT
技术指标
频率(GHz) 功率(dBm) 增益(dB) NF/PAE +V IQ(mA)
12.5 - 17 34 26 - 7.5 650
订购信息 Ordering Information

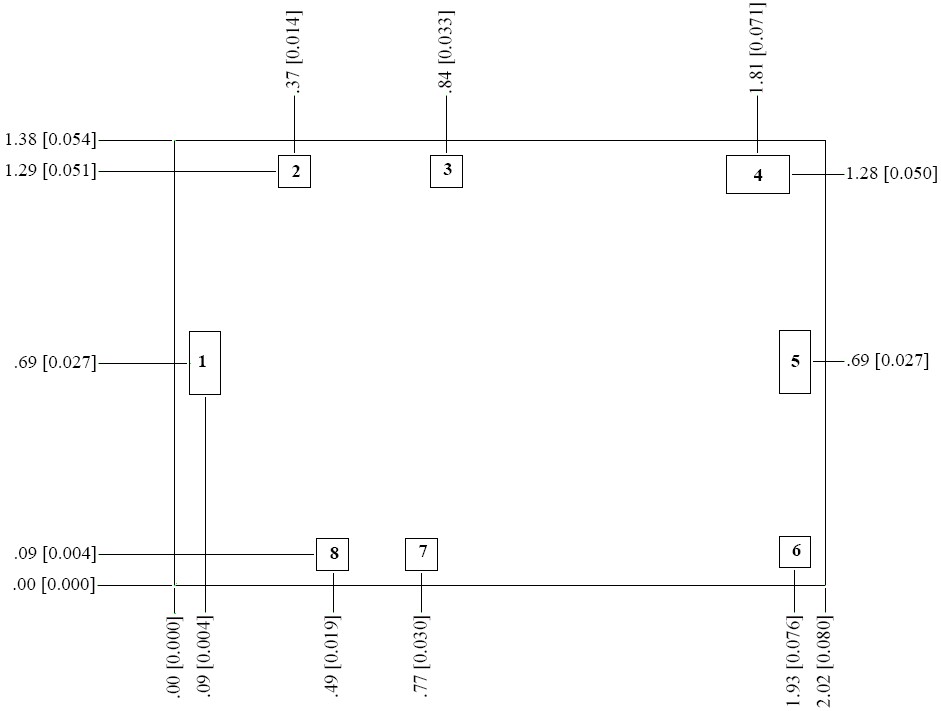

机械图样Mechanical Drawing
TGA2510-TS 机械图样
应用技术支持与电子电路设计开发资源下载 版本信息 大小
TGA2510-TS:S 参数
TGA2510-TS 数据资料DataSheet下载:PDF Rev.V2 2 页
