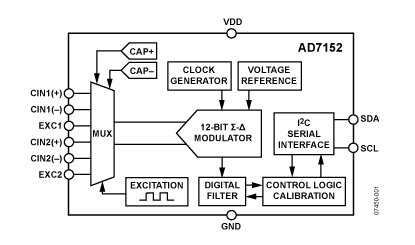

AD7152:12位电容数字转换器(2个电容输入通道)
AD7152/AD7153均为12位Σ-Δ型电容数字转换器(CDC),要测量的电容可直接连接到器件输入端。该器件结构具有高分辨率(12位无失码、最高12位有效分辨率)和高线性度(±0.05%)等固有特性。两款器件在每种工作模式下均有四种电容输入范围:在差分模式下为±0.25 pF至±2 pF,在单端模式下为0.5 pF至4 pF。AD7152/AD7153可接受最大5 pF共模电容(不可变),后者可以通过一个可编程片内数字电容转换器(CAPDAC)来平衡。AD7153拥有一个电容输入通道,AD7152则拥有两个通道。每个通道均可配置为单端输入或差分输入方式。两款器件均针对浮动式电容传感器而设计。AD7152/AD7153均有一个双线式I2C®兼容串行接口。二者均可采用2.7 V至3.6 V单电源供电,额定温度范围为−40°C至+85°C,采用10引脚MSOP封装。
AD7152 特点
- 与浮动式传感器接口
- 分辨率:最低0.25 fF(即最高12 ENOB)
- 线性度:0.05%
- 共模(不可变)电容最大可达5 pF
- 内部时钟振荡器
- 双线式串行接口(I2C兼容)
- 单电源供电:2.7 V至3.6 V,功耗:100 μA
- 欲了解更多信息,请参考数据手册
|
AD7152 技术指标
- Resolution (Bits): 12bit
- # Chan: 2
- Sample Rate: 200SPS
- Interface: I²C/Ser 2-Wire,Ser
- Analog Input Type: Capacitive
- Ain Range: 0.5 pF to 4 pF SE,±0.25 pF to ±2 pF Diff
- ADC Architecture: Sigma-Delta
- Pkg Type: SOP
AD7152 应用领域
- 汽车电子、工业和医疗系统,用于:
- 压力测量
- 位置检测
- 液位检测
- 流量计
- 湿度检测
|
AD7152 芯片订购指南
产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
AD7152BRMZ 产品状态: 量产 |
10 ld MSOP |
10 |
工业 |
Tube, 50 |
$ 2.33 |
$ 1.97 |
是 |
AD7152BRMZ-REEL 产品状态: 量产 |
10 ld MSOP |
10 |
工业 |
Reel, 3000 |
- |
$ 1.97 |
是 |
EVAL-AD7152EBZ 产品状态: 量产 |
评估板 |
- |
|
1 |
$ 70.33 |
$ 70.33 |
是 |
AD7152 应用技术支持与电子电路设计开发资源下载
- AD7152 数据手册DataSheet下载 .pdf
- Analog Devices, Inc.ADI 美国模拟器件公司产品订购手册 .pdf
- ADC模数转换器选型指南 .pdf
