AD8023: 高电流输出、三路视频放大器
AD8023是一款高电流输出驱动、高电压输出驱动、三路视频放大器。每个放大器均提供70 mA输出电流，适合驱动较大容性负载。放大器为电流反馈型，其0.1 dB增益平坦度带宽为10 MHz，同时差分增益和相位误差分别为0.06%和0.02°。AD8023的最大电源电流为每个放大器10.0 mA，采用±2.5 V至± 7.5 V电源供电。各放大器的输出摆幅在任一供电轨的1 V范围以内，处理视频信号轻松自如。AD8023能够以较小的串联电阻驱动较大的容性负载，同时建立时间非常短，这一点在电流反馈型运算放大器中是独一无二的。例如，其0.1%建立时间为35 ns，同时可驱动300 pF电容。AD8023的带宽为250 MHz，压摆率为1200 V/µs，适合要求+5 V单电源或最高±7.5 V双电源的高速应用。此外，AD8023的每个放大器均内置高速禁用功能，可进入省电模式或提供高阻抗输出。因此，这款器件可以用于视频多路复用应用。AD8023可用于-40°C至+85°C工业温度范围。
技术指标
- -3dB Bandwidth: 125MHz
- Slew Rate: 1.2kV/µs
- Ib: 5µA
- # OpAmps per Pkg: 3
- Input Noise (nV/rtHz): 2nV/rtHz
- Vcc-Vee: 4.2V to 15V
- Isy per Amplifier: 10mA

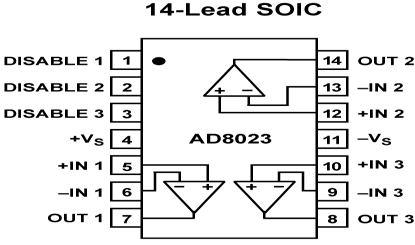

功能框图
|
技术特性
- 驱动13 V输出
- 驱动无限大容性负载
- 高电流输出驱动：70 mA
- 出色的视频特性(RL = 150 Ω)
0.1 dB增益平坦度带宽：10 MHz
差分增益误差：0.06%
差分相位误差：0.02°
- 功耗
±2.5 V至±7.5 V电源供电
电源电流：每个放大器10.0 mA(最大值)
- 高速
3 dB带宽：250 MHz(单位增益)
压摆率：1200 V/µs
0.1%快速建立时间：35 ns
- 高速禁用功能
关闭时间：30 ns
- 易于使用
短路电流：200 mA
输出摆幅：供电轨1 V范围内
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| AD8023ACHIPS 产品状态: 量产 |
CHIPS OR DIE |
- |
工业 |
Tray, 100 |
- |
- |
Y 材料信息 |
| AD8023AR 产品状态: 停产 |
14 ld SOIC |
14 |
工业 |
Tube, 56 |
- |
- |
N 材料信息 |
| AD8023AR-REEL 产品状态: 停产 |
14 ld SOIC |
14 |
工业 |
Reel, 2500 |
- |
- |
N 材料信息 |
| AD8023AR-REEL7 产品状态: 停产 |
14 ld SOIC |
14 |
工业 |
Reel, 750 |
- |
- |
N 材料信息 |
| AD8023ARZ 产品状态: 量产 |
14 ld SOIC |
14 |
工业 |
Tube, 56 |
$ 5.75 |
$ 5.20 |
Y 材料信息 |
| AD8023ARZ-REEL 产品状态: 量产 |
14 ld SOIC |
14 |
工业 |
Reel, 2500 |
- |
$ 5.20 |
Y 材料信息 |
| AD8023ARZ-REEL7 产品状态: 量产 |
14 ld SOIC |
14 |
工业 |
Reel, 750 |
$ 5.75 |
$ 5.20 |
Y 材料信息 |
开发工具
| 描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| AD8023AR-EBZ 产品状态: 量产 |
8-lead SOIC Evaluation Board |
$ 18.26 |
是 |
- |
|
| AD8023ARZ 产品状态: 量产 |
SOIC 150 MIL |
$ 9.01 |
是 |
- |
|
