AD8217: 高分辨率、零漂移分流监控器
AD8217是一款高压、高分辨率分流放大器。设定增益为20 V/V，在整个温度范围内的最大增益误差为±0.35%。缓冲输出电压可以直接与任何典型转换器连接。AD8217提供从4.5 V到80 V的出色共模抑制性能，并内置一个LDO，它直接从高压轨为器件供电。因此，只要输入共模范围为4.5 V至80 V，则无需其它电源。AD8217在分流电阻上执行单向电流测量，适合各种工业和电信应用，包括电机控制、电池管理和基站功率放大器偏置控制等。在−40°C至+125°C的整个温度范围内，AD8217都能提供突破性的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为±100 nV/°C。器件设计中还特别注意，无论是否存在共模电压，在0 mV至250 mV的整个输入差分电压范围内保持线性输出；输入失调电压典型值为±100 μV。AD8217采用8引脚MSOP封装，额定温度范围为−40°C至+125°C。
技术特性
应用领域
|
技术指标

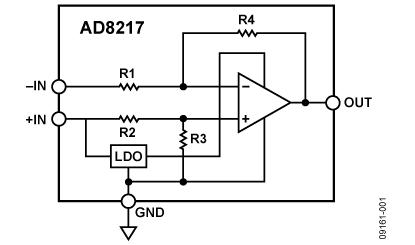

功能框图
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| AD8217BRMZ 产品状态: 量产 | 8 ld MSOP | 8 | 工业 | Tube, 50 | $ 0.88 | $ 0.85 | Y 材料信息 |
| AD8217BRMZ-R7 产品状态: 量产 | 8 ld MSOP | 8 | 工业 | Reel, 1000 | $ 0.88 | $ 0.85 | Y 材料信息 |
| AD8217BRMZ-RL 产品状态: 量产 | 8 ld MSOP | 8 | 工业 | Reel, 3000 | $ 0.88 | $ 0.85 | Y 材料信息 |
AD8217 应用技术支持与电子电路设计开发资源下载
- AD8217 英文数据手册DataSheet 下载 . pdf
- AD8217 中文数据手册DataSheet 下载 . pdf
- ADI 模拟器件公司比较器产品选型指南 . pdf
- Analog Devices, Inc. 美国模拟器件公司产品订购手册 .pdf
