AD8220 具有轨到轨输出的JFET输入仪表放大器，采用MSOP封装

AD8220: 具有轨到轨输出的JFET输入仪表放大器，采用MSOP封装

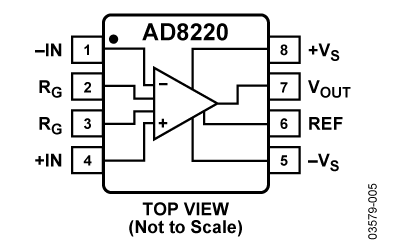

AD8220 功能框图 AD8220是第一款单电源、JFET输入仪表放大器,采用MSOP封装。它针对高性能、便携式仪器的需要而设计,直流时的最小共模抑制比(CMRR)为86 dB,在5 kHz、G = 1时的最小CMRR为80 dB。最大输入偏置电流为10 pA,在整个工业温度范围内通常保持在300 pA以下。虽然采用JFET输入,但AD8220的噪声转折频率典型值仅为10 Hz。随着混合信号处理技术日益普及,各系统所需的电源数量也不断增加。AD8220正是为缓解这一问题而设计。它既可以采用±18 V双电源供电,也可以采用+5 V单电源供电。在便携式应用中常见的低电源电压下,其轨到轨输出级可以使动态范围达到最大。它能够采用5 V单电源工作,因而无需使用较高电压的双电源。AD8220的最大静态电流仅为750 µA,是电池供电设备的理想之选。增益通过一个电阻设置,增益范围为1至1000。提高增益将同时提高共模抑制比。将AD8220设置为较大增益时,将有益于读取小信号时需要较高CMRR的测量应用。用户可以利用参考引脚使输出电压偏移。与模数转换器接口时,此特性会很有用。AD8220采用MSOP封装,所用电路板面积大约为SOIC的一半。额定温度范围为−40°C至+85°C工业温度范围。

技术特性

高共模抑制比(CMRR)
CMRR：100 dB(最小值,G = 10,B级)
CMRR：80 dB(最小值,至5 kHz,G = 1,B级)
出色的交流特性、低功耗
带宽：1.5 MHz (G = 1)
输入噪声：14 nV/√Hz (1 kHz)
压摆率：2 V/µs
静态电源电流：750 µA(最大值)
低输入电流
输入偏置电流：10 pA(最大值,B级)
输入失调电流：0.6 pA(最大值,B级)
多功能
MSOP封装
轨到轨输出
输入电压范围低至负供电轨以下
4 kV ESD保护
单电源：4.5 V至36 V
双电源：±2.25 V至±18 V
增益通过一个电阻设置(G = 1至1000)

技术指标

Description: Sensor Amp
Single/Dual Supply: Single
Vcc-Vee: 2.6V to 5.5V
Supply Current : 1.8mA
Bandwidth G=10 (kHz typ): n/a
Gain min. (dB): 50$ US
Gain max.(dB): 50$ US

应用领域

LCD伽马和VCOM驱动器
医疗仪器
精密数据采集
传感器接口

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8220ARMZ 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 2.82	$ 2.32	Y 材料信息
AD8220ARMZ-R7 产品状态: 量产	8 ld MSOP	8	工业	Reel, 1000	-	$ 2.32	Y 材料信息
AD8220ARMZ-RL 产品状态: 量产	8 ld MSOP	8	工业	Reel, 3000	-	$ 2.32	Y 材料信息
AD8220BRMZ 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 4.31	$ 3.53	Y 材料信息
AD8220BRMZ-R7 产品状态: 量产	8 ld MSOP	8	工业	Reel, 1000	-	$ 3.53	Y 材料信息
AD8220BRMZ-RL 产品状态: 量产	8 ld MSOP	8	工业	Reel, 3000	-	$ 3.53	Y 材料信息
AD8220WARMZ 产品状态: 量产	8 ld MSOP	8	汽车级	Tube, 50	$ 3.53	$ 2.90	Y 材料信息
AD8220WARMZ-R7 产品状态: 量产	8 ld MSOP	8	汽车级	Reel, 1000	$ 3.53	$ 2.90	Y 材料信息
AD8220WARMZ-RL 产品状态: 量产	8 ld MSOP	8	汽车级	Reel, 3000	-	$ 2.90	Y 材料信息
