AD8235: 40 µ微功耗仪表放大器,采用WLCSP封装

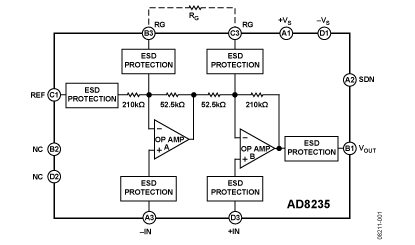

AD8235 功能框图AD8235是业界尺寸最小、功耗最低的仪表放大器,采用1.5 mm x 2.2 mm晶圆级芯片规模封装(WLCSP)。最大静态电流为40 μA。此外,关断模式下最大电源电流为500 nA,因此这款仪表放大器非常适合电池供电的便携式应用。

AD8235可以采用低至1.8 V的电源供电。输入级可提供较宽的轨到轨输入电压范围,而不会发生其它设计常见的交越失真。轨到轨输出可以与ADC轻松实现接口。AD8235是信号调理应用的绝佳选择。50 pA的低输入偏置电流、110 dB的高共模抑制比(CMRR,G = 100)、小尺寸以及低功耗,使该器件极具应用价值。额定温度范围为−40°C至125°C扩展工业温度范围。

技术特性
  • 低功耗
    电源电流:40 μA(最大值)
    关断电流:6 nA
  • 低输入电流
    输入偏置电流:50 pA
    输入失调电流:25 pA
  • 高共模抑制比(CMRR)
    CMRR:110 dB (G = 100)
  • 节省空间WLCSP 封装
  • 零输入交越失真
  • 多功能轨到轨输入和输出关断增益通过单个电阻设置(G = 5至200)
  • AD8236:AD8235的μSOIC封装版本
技术指标
  • Description: Micropower
  • Single/Dual Supply: Single
  • Vcc-Vee: 1.8V to 5.5V
  • Supply Current : 40µA
  • Bandwidth G=10 (kHz typ): 9kHz
  • Gain min. (dB): 5$ US
  • Gain max.(dB): 200$ US
应用领域
  • --医疗仪器
    --低端电流检测
    --便携式电子设备
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
AD8235ACBZ-P7 产品状态: 量产 CHIPS W/SOLDER BUMPS/WLSCP 11 工业 Reel, 3000 $ 1.99 $ 1.59 Y  材料信息
