AD8476:低功耗、单位增益全差分放大器和ADC驱动器
AD8476 是一款功耗极低的全差分精密放大器,集成用于单位增益的增益电阻。它非常适合用作驱动低功耗、高性能ADC的单端转差分或差分转差分放大器。它提供1倍的精密增益、共模电平转换、低温度漂移和轨到轨输出特性,动态范围达到最大。AD8476 还提供过压保护功能,在采用5 V双电源供电的同时,器件能够耐受最高±23 V的工业输入电压。采用5 V单电源供电时,其功耗仅1.5 mW。AD8476适合与SAR型、Σ-Δ型和流水线型转换器一起工作。高电流输出级使它能以极小的误差驱动许多ADC的开关电容前端电路。不同于市面上的许多差分驱动器,AD8476是一款高精度放大器。其最大输出失调电压为200 μV,输出噪声为39 nV/√Hz,总谐波失真加噪声(THD + N)为−102 dB (10 kHz),能够很好地配合低功耗、高精度转换器工作。考虑到其低功耗和高精度特性,压摆增强的AD8476具有出色的速度,能够建立至16位精度进行250 kSPS采集。AD8476采用节省空间的8引脚MSOP封装,额定温度范围为−40°C至+125°C。
技术特性
- 极低功耗
- 电源电流:330 μA
- 全差分或单端输入/输出
- 差分输出设计用于驱动精密ADC
- 驱动开关电容和Σ-Δ型ADC
- 轨到轨输出
- VOCM引脚调整输出共模电压
- 鲁棒的过压保护,输入电压最高可超过电源电压18 V
- 高性能
- 适合驱动最高250 kSPS的16位转换器
- 输出噪声:39 nV/√Hz
- 增益漂移:1 ppm/°C
- 最大输出失调电压:200 μV
- 压摆率:10 V/μs
- 带宽:5 MHz
- 单电源供电:3 V至18 V
- 双电源供电:±1.5 V至±9 V
|
技术指标
- -3 dB BW (MHz): 5Hz
- Minimum Gain (Acl): 1
- Supply Current : 330µA
- Slew Rate (V/us): 10V/µs
应用领域
- ADC驱动器
- 差分仪表放大器构建模块
- 单端转差分转换器
- 电池供电仪表

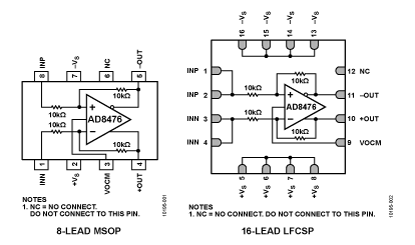

功能框图
|
