ADA4859-3:单电源、固定增益G = 2、高速视频放大器,内置电荷泵

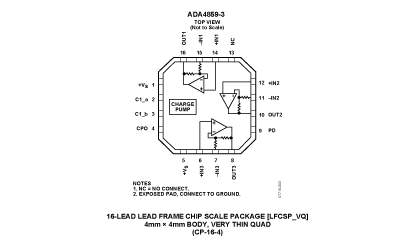

功能框图ADA4859-3(三通道)是一款单电源、高速电流反馈型放大器,集成电荷泵,因而无需负电源便可输出负电压或0 V电平,适合视频应用。195 MHz的大信号−3 dB带宽、固定增益2以及740 V/μs的压摆率,使这款放大器非常适合高分辨率专业视频和消费类视频应用。该放大器还具有宽输入共模电压范围;以5 V电源供电时,输入范围为地以下1.8 V至正供电轨以下1.2 V。这款三通道视频放大器设计采用3.3 V至5 V电源供电,总静态电流仅为38 mA,其中包括电荷泵耗用的电流。它具有省电特性,不用时可将总电源电流降至2 mA,从而进一步降低功耗。即使在省电模式下,也可以使用电荷泵为外部器件供电。−3 V时提供最大50 mA输出电流供外部使用。ADA4858-3采用16引脚LFCSP封装,设计工作温度范围为−40°C至+105°C工业温度范围。

技术特性
  • 集成电荷泵
    电源电压范围:3 V至5.5 V
    输出范围:−3.3 V至−1.8 V
    输出电流:50 mA(最大值,−3 V,外部使用)
  • 高速放大器
    −3 dB带宽:195 MHz
    压摆率:740 V/μs
    0.1 dB增益平坦度:60 MHz
    0.1%建立时间:20 ns
  • 低功耗
    总静态电流:38 mA;省电特性
  • 高输入共模电压范围:−1.8 V至+3.8 V(+5 V)
  • 电流反馈结构
  • 差分增益误差: 0.01%
  • 差分相位误差: 0.02°
  • 提供16引脚LFCSP封装
技术指标
  • Vcc-Vee: 3V to 5.5V
  • Isy per Amplifier: n/a
  • Packages: CSP
  • -3dB Bandwidth: 265MHz
  • Slew Rate: 740V/µs
  • Vos: n/a
  • Ib: 700nA
  • # OpAmps per Pkg: 3
  • Input Noise (nV/rtHz): 17nV/rtHz
应用领域
  • 专业视频设备
  • 消费类视频设备
  • 成像
  • 有源滤波器
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADA4859-3ACPZ-R2 产品状态: 量产   16 工业 Reel, 250 $ 1.99 $ 1.99 Y  材料信息
ADA4859-3ACPZ-R7 产品状态: 量产   16 工业 Reel, 1500 - $ 1.69 Y  材料信息
ADA4859-3ACPZ-RL 产品状态: 量产   16 工业 Reel, 5000 - $ 1.69 Y  材料信息
开发工具
产品型号 描述 报价 RoHS
ADA4859-3ACP-EBZ 产品状态: 量产 Evaluation Board $ 18.25
