ADM2485: 2.5 kV信号隔离、高速(16 Mbps)、半双工RS-485收发器，内置变压器驱动器

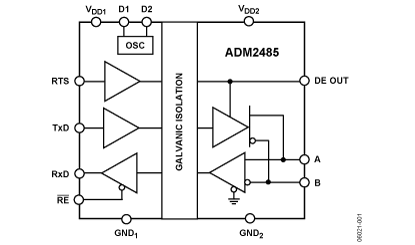

ADM2485差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。它针对平衡传输线路而设计，符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准。该器件采用ADI公司的iCoupler®技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。片内振荡器输出一对方波，以驱动外部变压器提供隔离电源。器件逻辑端可以采用5 V或3.3 V电源供电，总线端则采用5 V隔离电源供电。
ADM2485驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连，形成差分输入/输出端口；当驱动器禁用时，或者当VDD1或VDD2 = 0 V时，该端口向总线提供极小的负载。该器件还具有高电平有效接收器禁用特性，可使接收器输出进入高阻抗状态。该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。
技术特性
- 半双工、隔离式RS-485收发器
- 集成可驱动外部变压器的振荡器
- PROFIBUS®兼容
- 符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准
- 数据速率：16 Mbps
- 工作电压(VDD1) ：5 V或3.3 V
- 高共模瞬变抗扰度：>25 kV/µs
- 16引脚宽体SOIC封装
- 50个总线节点
- 隔离DE OUT状态输出
- 热关断保护
- 安全和法规认证
UL认证1分钟2500 V rms，符合UL 1577标准
符合VDE标准证书
加强绝缘，VIORM = 560 V峰值
- 工作温度范围：–40°C至+85°C
|
技术指标
- Pwr Supply (Vnom): +3 to +5 & ISO +5
- Isolation Voltage: 2.5kV rms
- Integrated Xformer Drvr: Yes
- ESD-Protection: ---
- Fail Safe: Open
- Data Rate RS-485: 16Mbps
- Full-Half Duplex: Half
- Drvr/Rcvr Enable: Yes
应用领域
- 隔离式RS-485/RS-422接口
- PROFIBUS 网络
- 工业现场网络
- 多点数据传输系统
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADM2485BRWZ 产品状态: 量产 |
16 ld SOIC - Wide |
16 |
工业 |
Tube, 47 |
$ 6.02 |
$ 5.57 |
Y 材料信息 |
| ADM2485BRWZ-REEL7 产品状态: 量产 |
16 ld SOIC - Wide |
16 |
工业 |
Reel, 400 |
$ 6.02 |
$ 5.57 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADM2485EB3Z 产品状态: 量产 |
Evaluation Board |
$ 75.00 |
是 |
| EVAL-ADM2485EB5Z 产品状态: 量产 |
Evaluation Board |
$ 75.00 |
是 |
