ADN4661: 单通道、3 V、CMOS、LVDS、高速差分驱动器

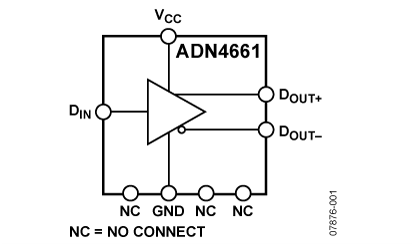

ADN4661 功能框图ADN4661是一款单通道、CMOS、低压差分信号(LVDS)线路驱动器,提供600 Mbps (300 MHz)以上的数据速率,功耗超低。它采用直通式引脚排列,便于PCB布局以及输入与输出信号分离。

该器件接受低压TTL/CMOS逻辑信号,并将其转换成典型值为±3.1 mA的差分电流输出,以便驱动双绞线电缆等传输介质。所传输的信号在接收端的端接电阻上产生典型值为±355 mV的差分电压,然后由线路接收器将其转换为TTL/CMOS逻辑电平。

ADN4661及配套LVDS接收器为高速点对点数据传输提供一种新的解决方案,可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL),功耗则更低。

技术特性
  • 输出引脚提供±15 kV ESD保护
  • 转换速率:600 Mbps (300 MHz)
  • 直通式引脚排列可简化PCB布局
  • 差分偏斜:300 ps(典型值)
  • 差分偏斜:700 ps(最大值)
  • 传播延迟:1.5 ns(最大值)
  • 3.3 V电源
  • 差分信号:±355 mV
  • 低功耗:23 mW(典型值)
  • 与现有5 V LVDS接收器兼容
  • 符合TIA/EIA-644 LVDS标准
  • 工业温度范围:−40°C至+85°C
技术指标
  • Function: LVDS,LVDS Driver
  • Data Rate: 600Mbps
  • #Tx: 1
  • # Rx: 0
  • Pwr Supply (Vnom): +3.3
  • Input Compatibility: LVTTL/CMOS
  • Output Compatibility: LVDS
  • Protocols: LVDS
应用领域
  • 背板数据传输
  • 电缆数据传输
  • 时钟分配
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADN4661BRZ 产品状态: 量产   8 工业 Tube, 98 $ 0.80 $ 0.68 Y  材料信息
ADN4661BRZ-REEL7 产品状态: 量产   8 工业 Reel, 1000 - $ 0.68 Y  材料信息
