ADN4662: 单通道、3 V、CMOS、LVDS差分线路接收器
ADN4662是一款单通道、CMOS、低压差分信号(LVDS)线路接收器,提供400 Mbps (200 MHz)以上的数据速率,功耗超低。它采用直通式引脚排列,便于PCB布局以及输入与输出信号分离。该器件接受低压(典型值310 mV)差分输入信号,并将其转换为单端3 V TTL/ CMOS逻辑电平。ADN4662及其配套驱动器ADN4661为高速点对点数据传输提供一种新的解决方案,可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL),功耗则更低。
技术特性
- 输入引脚提供±15 kV ESD保护
- 转换速率:400 Mbps (200 MHz)
- 直通式引脚排列可简化PCB布局
- 传播延迟:2.5 ns(最大值)
- 3.3 V 电源
- 关断时为高阻抗输出
- 与现有5 V LVDS驱动器兼容
- 接受小摆幅(典型值310 mV)差分信号电平
- 支持开路、短路和端接输入故障安全功能
- 阈值区间:0 V至−100 mV
- 符合TIA/EIA-644 LVDS标准
- 工业温度范围:−40°C至+85°C
应用领域
- 点对点数据传输
- 多分支总线
- 时钟分配网络
- 背板接收器
|
技术指标
- Function: LVDS,LVDS Receiver
- Data Rate: 400Mbps
- #Tx: 0
- # Rx: 1
- Pwr Supply (Vnom): +3.3
- Input Compatibility: LVDS
- Output Compatibility: LVTTL/CMOS
- Protocols: EIA-644,LVDS

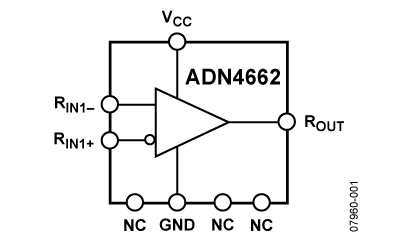

功能框图
|
订购指南
产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
ADN4662BRZ 产品状态: 量产 |
|
8 |
工业 |
Tube, 98 |
$ 0.80 |
$ 0.68 |
Y 材料信息 |
ADN4662BRZ-REEL7 产品状态: 量产 |
|
8 |
工业 |
Reel, 1000 |
- |
$ 0.68 |
Y 材料信息 |
