ADN4665: 3 V、LVDS、四通道、CMOS差分线路驱动器

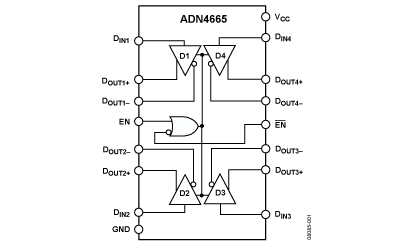

ADN4665 功能框图ADN4665是一款四通道、CMOS、低压差分信号(LVDS)线路驱动器,提供400 Mbps (200 MHz)以上的数据速率,功耗超低。

该器件接受低压TTL/CMOS逻辑信号,并将其转换成典型值为±3.5 mA的差分电流输出,以便驱动双绞线电缆等传输介质。所传输的信号在接收端的端接电阻上产生典型值为±350 mV的差分电压,然后由LVDS接收器将其转换为TTL/CMOS逻辑电平。

ADN4665还提供高电平有效和低电平有效使能/禁用输入(EN和EN)。这些输入控制所有四个驱动器,并在禁用状态下关闭电流输出,将静态功耗降至典型值10 mW。ADN4665为高速点对点数据传输提供一种新的解决方案,可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL),功耗则更低。

技术特性
  • 输出引脚提供±15 kV ESD保护
  • 转换速率:400 Mbps (200 MHz)
  • 差分偏斜:100 ps(典型值)
  • 差分偏斜:400 ps(最大值)
  • 传播延迟:2 ns(最大值)
  • 3.3 V电源
  • 差分信号:±350 mV
  • 低功耗:13 mW(典型值)
  • 与现有5 V LVDS接收器兼容
  • 关断时为高阻抗LVDS输出
  • 符合TIA/EIA-644 LVDS标准
  • 欲了解更多特性,请参考数据手册
技术指标
  • Function: LVDS,LVDS Driver
  • Data Rate: 400Mbps
  • #Tx: 4
  • # Rx: 0
  • Pwr Supply (Vnom): +3.3
  • Input Compatibility: CMOS,TTL
  • Output Compatibility: LVDS
  • Protocols: EIA-644,LVDS
应用领域
  • 背板数据传输
  • 电缆数据传输
  • 时钟分配
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADN4665ARUZ 产品状态: 量产   16 工业 Tube, 96 $ 1.27 $ 1.16 Y  材料信息
ADN4665ARUZ-REEL7 产品状态: 量产   16 工业 Reel, 1000 - $ 1.16 Y  材料信息
ADN4665ARZ 产品状态: 量产   16 工业 Tube, 48 $ 1.27 $ 1.16 Y  材料信息
ADN4665ARZ-REEL7 产品状态: 量产   16 工业 Reel, 1000 - $ 1.16 Y  材料信息
ADN4665 应用技术支持与电子电路设计开发资源下载
  1. ADN4665 数据手册DataSheet 下载 Rev 0, 05/2009 (pdf 247kB). pdf
  2. ADI 模拟器件公司比较器产品选型指南 . pdf
  3. Analog Devices, Inc. 美国模拟器件公司产品订购手册 .pdf
