ADN4668: 3 V LVDS 四通道CMOS差分线接收器

ADN4668是一款四通道CMOS低压差分信号（LVDS）线接收器，提供400 Mbps（200 MHz）以上的数据速率及超低功耗。ADN4668具有流通引脚配置，可以轻松实现印制电路板布线以及输入信号与输出信号的分离。这款器件接收低压（典型值310 mV）差分输入信号，并将其转换为单端3 V TTL/CMOS逻辑电平。

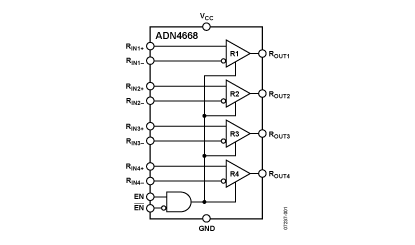

ADN4668还提供高电平有效和低电平有效的启用/禁用输入（EN 和/EN），以控制全部的4个接收器。它们可禁用接收器，并将输出切换为高阻抗状态。这个高阻抗状态允许对一个或多个ADN4668的输出进行多路复用，以将待机功耗降低至3 mW（典型值）。ADN4668及与其配合使用的驱动器ADN4667，可为高速点对点数据传输提供全新的解决方案，并为发射极耦合逻辑（ECL）或正射极耦合逻辑（PECL）提供低功耗的替代方案。

技术特性 接收器输入引脚提供±15 kV ESD保护 开关速率：400 Mbps（200 MHz） 流通引脚配置简化印制电路板布线 通道到通道偏移：150 ps（典型值） 差分偏移：100 ps（典型值） 传播延迟：2.7 ns（最大值） 电源电压：3.3 V 断电时具有高阻抗输出 低功耗设计（待机功耗典型值为3 mW） 可与现有的5 V LVDS驱动器配合使用 接收小摆幅（典型值310 mV ）差分输入信号电平 支持开路、短路，以及终止输入故障安全

技术指标 Function: LVDS,LVDS Receiver Data Rate: 400Mbps #Tx: 0 # Rx: 4 Pwr Supply (Vnom): +3.3 Input Compatibility: LVDS Output Compatibility: LVTTL/CMOS Protocols: EIA-644,LVDS

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADN4668ARUZ 产品状态: 量产	16 ld TSSOP	16	工业	Tube, 96	$ 1.27	$ 1.16	Y  材料信息
ADN4668ARUZ-REEL7 产品状态: 量产	16 ld TSSOP	16	工业	Reel, 1000	-	$ 1.16	Y  材料信息
ADN4668ARZ 产品状态: 量产	16 ld SOIC	16	工业	Tube, 48	$ 1.27	$ 1.16	Y  材料信息
ADN4668ARZ-REEL7 产品状态: 量产	16 ld SOIC	16	工业	Reel, 1000	-	$ 1.16	Y  材料信息

ADN4668 应用技术支持与电子电路设计开发资源下载

1. ADN4668 数据手册DataSheet 下载 Rev A, 07/2008 (pdf 304kB). pdf
2. ADI 模拟器件公司比较器产品选型指南 . pdf
3. Analog Devices, Inc. 美国模拟器件公司产品订购手册 .pdf
