ADXL213: 低成本±1.2g 双轴加速度计

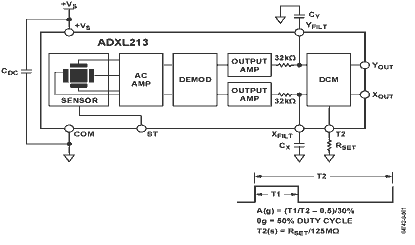

ADXL213 功能框图ADXL213是一款完整的低成本、低功耗、双轴加速度计 , 提供经过信号调理、占空比调制的输出 , 所有功能均集成于一个单芯片IC中 。 该器件的满量程加速度测量范围为 ±1.2 g ((典型值) , 既可以测量动态加速度(例如振动) , 也可以测量静态加速度(例如重力)。

输出为数字信号 , 其占空比(脉冲宽度与周期之比)与加速度成比例(30%/g) 。  占空比输出可以直接通过微控制器测量,无需模数转换器或胶连逻辑。

该器件使用创新的设计技术 , 可确保高零偏稳定性(典型值优于 0.25 mg/°C)以及严格的灵敏度稳定性(典型值优于50 ppm/°C)。典型本底噪声为160 μg/√Hz with overbar,因而在倾斜检测应用中,可以利用窄带宽(<60 Hz)解析1 mg (0.06°倾斜)以下的信号。用户使用XFILT 和 YFILT引脚上的电容 CX 和 CYM 选择该加速度计的带宽。根据应用需要,可以选择0.5 Hz至250 Hz范围内的带宽。ADXL213提供5mm × 5mm × 2mm、8引脚密封LCC封装。

技术特性
  • 在单芯片IC上实现双轴加速度计
  • 5 mm × 5 mm × 2 mm LCC 封装
  • 分辨率:1 mg (60 Hz)
  • 低功耗: 700 µA ( Vs=5 V,典型值)
  • 高零偏稳定性
  • 高灵敏度精度
  • 脉冲宽度调制的数字输出
  • X轴和Y轴对齐精度:0.1°(典型值)
  • 利用单个电容调整带宽
  • 单电源供电
  • 抗冲击能力:3500 g
技术指标
  • # of Axes: 2
  • Range: +/- 1.2g
  • Sensitivity: 30 %/g
  • Sensitivity Accuracy (%): �10n/a
  • Output Type: PWM
  • Typical Bandwidth (kHz): 2.5kHz
  • Noise Density (µg/rtHz): 160
  • Supply Current : 0.7mA
应用领域
  • 汽车倾斜报警
  • 数据投影仪
  • 导航
  • 平台稳定/调平
  • 警报器和运动检测器
  • 高精度双轴倾斜检测
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADXL213AE 产品状态: 量产 8 ld LCC 8 工业 Tube, 95 $ 11.78 $ 10.33 E  材料信息
ADXL213AE-REEL 产品状态: 量产 8 ld LCC 8 工业 Reel, 3000 $ 10.70 $ 10.33 E  材料信息
开发工具
产品型号 描述 报价 RoHS
ADXL213EB 产品状态: 量产 Evaluation Board $ 30.31
