ADUM3221: 隔离式4 A双通道门极驱动器
ADuM3220/ADuM3221 是基于ADI公司 iCoupler® 技术的4 A隔离式双通道门极驱动器。这些隔离器件结合了高速CMOS工艺和单片变压器技术，能够提供比脉冲变压器和门极驱动器组合等其它解决方案更优异的性能特性。ADuM3220/ADuM3221隔离器提供两个独立的隔离通道。最大传播延迟为60 ns，通道间匹配为5 ns。与采用高压电平转换方法的门极驱动器相比，ADuM3220/ADuM3221的输入与各输出之间具有真电流隔离优势，能够跨越隔离栅实现电压转换功能。ADuM3220具有直通保护逻辑，ADuM3221则没有。两款器件均提供门极驱动应用所需的默认低电平输出特性。ADuM3220/ADuM3221的输入电源电压范围为3.0 V至5.5 V，与低压系统兼容。ADuM3220A/ADuM3221A的输出电源电压范围为5 V至18 V。DuM3220B/ADuM3221B的输出电源电压范围为8 V至18 V。ADuM3220/ADuM3221的额定结温范围为−40°C至+125°C。

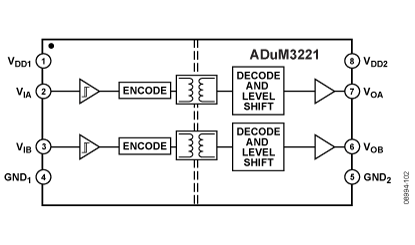

技术特性
- 峰值输出电流：4 A
- 精密定时特性
隔离器和驱动器传播延迟：60 ns（最大值）通道间匹配：5 ns（最大值）
- 高工作结温：125°C
- 3.3 V至5 V输入逻辑
- 4.5 V 至18 V输出驱动
- UVLO：2.5 V VDD1 和 4.1 V VDD2
- 150°C以上时提供热关断保护
- 输出直通逻辑保护
- 默认低电平输出
- 高工作频率：DC至1 MHz
- CMOS 输入逻辑电平
- 欲了解更多特性，请参考数据手册
|
技术指标
- # Ch: 2
- Insulation Rating (kVrms): 2.5kV rms
- Max Operating Temp (°C): 125Deg
应用领域
- 隔离式同步DC/DC转换器
- MOSFET/IGBT门极驱动器
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADUM3221ARZ 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 2.08 |
$ 1.84 |
Y 材料信息 |
| ADUM3221ARZ-RL7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 1000 |
- |
$ 1.84 |
Y 材料信息 |
| ADUM3221BRZ 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 2.08 |
$ 1.84 |
Y 材料信息 |
| ADUM3221BRZ-RL7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 1000 |
- |
$ 1.84 |
Y 材料信息 |
