EVAL-AD7699EDZ: 16-Bit、8通道、500 kSPS PulSAR® ADC
AD7699是一款8通道、16-Bit、电荷再分配逐次逼近型模数转换器（ADC）,采用单电源供电。
AD7699拥有多通道、低功耗、数据采集系统所需的所有要素,包括：无失码的真16-bit SAR ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极输入的、4通道、低串扰的多路复用器；内部低漂移基准源（可以选择2.5V或4.096V）和缓冲器；温度传感器
EVAL-AD7699EDZ 特点
- 16-bit分辨率,无失码
- 4通道多路复用器,具有：
差分输入（使用参考地）/伪差分输入 - 吞吐率：500 kSPS
- INL/DNL：±0.6 LSB典型值
- 动态范围：93.5 dB
- SINAD: 92.5 dB @ 20 kHz
- THD: −100 dB @ 20 kHz
- 单电源工作,电源电压5.5 V,逻辑接口电压1.8 V～5 V
- 待机电流: 1 nA
- 20引脚4 mm × 4 mm LFCSP封装
- 无流水线延迟,SAR架构
- 模拟输入范围：
0 V ～ VREF, VREF 可高达VDD - 基准源：
内部可选择的2.5 V/4.096 V基准源或者
外部缓冲基准源（高达4.096 V）
外部基准源（高达VDD） - 内部温度传感器
- 通道序列器,可选择的1极点滤波器,BUSY指示器
- 串行接口与SPI®/QSPI™/MICROWIRE™/DSP兼容
- 功率耗散: 6 mW @ 5 V/100 kSPS

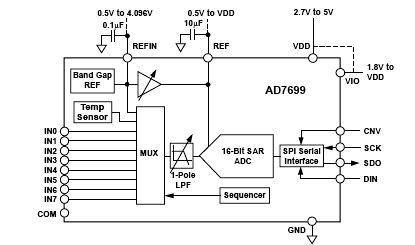

EVAL-AD7699EDZ 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD7699BCPZ | 量产 | 20 ld LFCSP 4x4mm (2.5EP | 20 | 工业 |
| AD7699BCPZRL7 | 量产 | 20 ld LFCSP 4x4mm (2.5EP | 20 | 工业 |
| EVAL-AD7699EDZ | 量产 | 评估板 | - | 待定 |
