EVAL-ADCMP553BRMZ 单电源、高速PECL比较器
ADCMP551/ADCMP552/ADCMP553均为单电源、高速比较器,采用ADI公司的专有XFCB工艺制造。这些器件的传播延迟为750 ps,过驱消散小于150 ps。消散是对不同过驱条件下传播延迟差异的量度,它是高速比较器的一个特别重要的特性。ADCMP552上提供单独的可编程迟滞引脚。
差分输入级使传播延迟可以保持一致,共模范围为–0.2 V至VCCI –2.0 V。输出为互补数字信号,与PECL 10 K和10 KH逻辑系列完全兼容。这些输出提供充足的驱动电流,可直接驱动采用50 Ω电阻端接至VCCO - 2 V的传输线路。上述器件还提供锁存输入,并可采用跟踪、跟踪保持或采样保持工作模式。锁存输入引脚内置上拉电阻；当上拉电阻断开时,可将锁存置于跟踪模式。

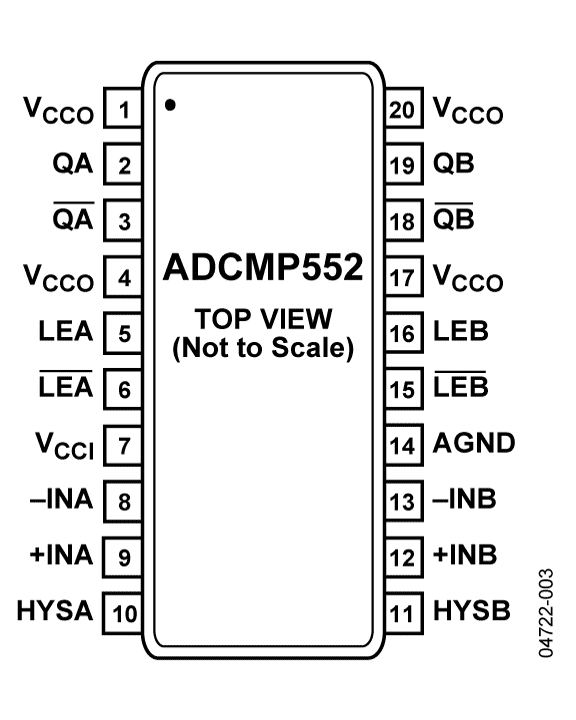

ADCMP551/ADCMP552/ADCMP553的额定温度范围均为–40°C至+85°C工业温度范围。ADCMP551采用16引脚QSOP封装；ADCMP552采用20引脚QSOP封装；ADCMP553采用8引脚MSOP封装。
EVAL-ADCMP553BRMZ 特点
- 单电源
- 输入至输出传播延迟：750 ps
- 传播延迟消散：100 ps
- 差分PECL兼容输出
- 差分锁存控制
- 内部锁存上拉电阻
- 脉冲宽度：750 ps(最小值)
- 电源抑制：> 70 dB
- 等效输入上升时间带宽：> 750 MHz
- 典型输出上升/下降：500 ps
- 可编程迟滞
EVAL-ADCMP553BRMZ 功能框图
ADCMP553 功能框图
EVAL-ADCMP553BRMZ 技术指标
| Logic Output | PECL | Voltage Supply (V) | 3.3 to 5 |
| # Per Pkg | 1 | Package | 8-Lead MSOP |
| Supply Current | 8mA | Output Rise/Fall Time | 500 ps |
| Prop Delay (ns)typ | 0.75ns | Min Pulse Width | 700ps |
ADCMP553 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADCMP553BRM | 量产 | 8 ld MSOP | 8 | 工业 |
| ADCMP553BRMZ | 量产 | 8 ld MSOP | 8 | 工业 |
| EVAL-ADCMP553BRMZ | 量产 | 评估板 | 工业 |
