EVAL-ADCMP609BRMZ 轨到轨、快速、低功耗、2.5 V至5.5 V、单电源TTL/CMOS比较器
ADCMP609是一款快速比较器,采用ADI公司的专有XFCB2工艺制造。这款比较器具有极其丰富多样的功能特性,并且易于使用,具体包括：输入范围从V EE − 0.2 V至VCC + 0.2 V,低噪声,TTL-/CMOS-兼容输出驱动器,以及可调迟滞功能和/或关断输入。
在电源电流典型值为500 µA时,该器件提供40 ns传播延迟、10 mV过驱性能,可驱动15 pF负载。
这款器件提供灵活的电源方案：可采用+2.5 V单正电源供电时,输入信号范围为-0.2 V至+3.0 V；也可采用最高+5.5 V正电源供电,输入信号范围为-0.2 V至+5.7 V。
TTL-/CMOS-兼容输出级旨在以全部额定定时特性驱动最高15 pF电容；当增加额外电容时,输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时,输出不会反相。该器件还具有可编程迟滞特性。

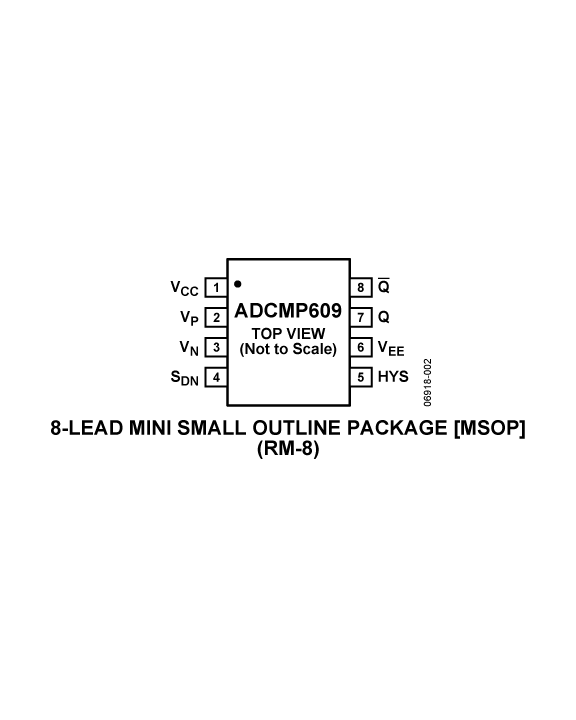

ADCMP609采用8引脚MSOP封装,提供关断引脚和迟滞控制特性。
EVAL-ADCMP609BRMZ 应用
- 高速仪器仪表
- 时钟与数据信号恢复
- 逻辑电平转换
- 高速线路接收机
- 阈值检波
- 峰值和零交越检波器
- 高速触发器电路
- 脉冲宽度调制器
- 电流/电压控制振荡器
EVAL-ADCMP609BRMZ 特点
- 额定轨到轨电压VCC：2.5 V至5.5 V
- 输入共模电压范围：−0.2 V至VCC + 0.2 V
- 低突波TTL-/CMOS-兼容输出级
- 传播延迟：40 ns
- 低功耗：1 mW (2.5 V)
- 关断引脚
- 可编程迟滞
- 电源抑制：>60 dB
- 工作温度：-40°C至+125°C
EVAL-ADCMP609BRMZ 功能框图
ADCMP609 功能框图
EVAL-ADCMP609BRMZ 技术指标
| Logic Output | TTL/CMOS | Voltage Supply (V) | 2.5 to 5.5 |
| # Per Pkg | 1 | Package | 8-Lead MSOP |
| Supply Current | 500µA | Min Pulse Width | 35ns |
| Prop Delay (ns)typ | 30ns |
ADCMP609 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADCMP609BRMZ | 量产 | 8 ld MSOP | 8 | 工业 |
| ADCMP609BRMZ-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| ADCMP609BRMZ-REEL7 | 量产 | 8 ld MSOP | 8 | 工业 |
| EVAL-ADCMP609BRMZ | 量产 | 评估板 | 12 | 工业 |
